3E 35L4T Dn 200 Pn 25 Затвор дисковый с тройным эксцентриситетом материал корпуса углеродистая сталь, материал диска нержавеющая сталь азотированная, тип корпуса LUG
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01835932
Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.
Расшифровка обозначения типа
| Позиция | Код | Расшифровка |
|---|---|---|
| 1 | 3E | Тройной эксцентриситет (Triple Eccentric) |
| 2 | 35 | Серия/исполнение затвора |

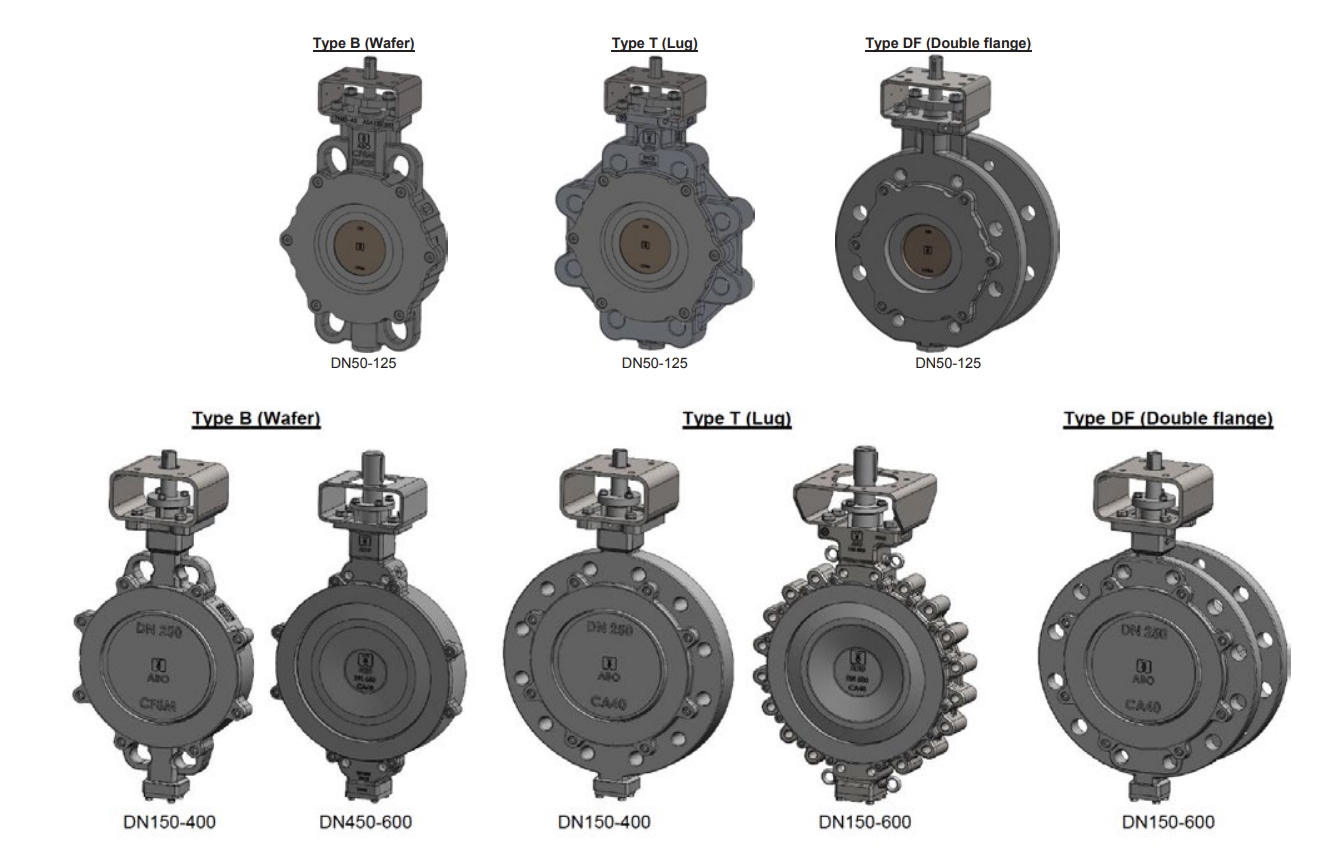

| 3 | L | Тип соединения: LUG (фланцевый с ушами) |
| 4 | 4 | Материал корпуса: Углеродистая сталь |
| 5 | T | Материал диска: Нержавеющая сталь азотированная |
Характеристики 3E 35L4T Dn 200 Pn 25
Общие технические характеристики серии 3E 35L4T
| Параметр | Значение |
|---|---|
| Тип затвора | Дисковый с тройным эксцентриситетом |
| Тип корпуса | LUG (фланцевый с ушами) |
| Материал корпуса | Углеродистая сталь |
| Материал диска | Нержавеющая сталь азотированная |
| Стандарты фланцев | ASME B16.5 (Class), EN 1092-1 (PN) |
| Тип уплотнения | Металлическое (тройной эксцентриситет) |
| Направление установки | Би-направленный |
| Рабочая температура | От -196°C до +600°C (в зависимости от исполнения) |
| Присоединение | Фланцевое |
Технические характеристики DN 80
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 80 Class 150 | 80 | Class 150 | 20 | L≈180; H≈280 | ~12 |
| 3E 35L4T DN 80 Class 300 | 80 | Class 300 | 50 | L≈190; H≈280 | ~14 |
| 3E 35L4T DN 80 PN 10 | 80 | PN 10 | 10 | L≈180; H≈280 | ~11 |
| 3E 35L4T DN 80 PN 16 | 80 | PN 16 | 16 | L≈180; H≈280 | ~12 |
| 3E 35L4T DN 80 PN 25 | 80 | PN 25 | 25 | L≈190; H≈280 | ~13 |
| 3E 35L4T DN 80 PN 40 | 80 | PN 40 | 40 | L≈190; H≈280 | ~15 |
Технические характеристики DN 100
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 100 Class 150 | 100 | Class 150 | 20 | L≈190; H≈300 | ~15 |
| 3E 35L4T DN 100 Class 300 | 100 | Class 300 | 50 | L≈230; H≈300 | ~18 |
| 3E 35L4T DN 100 PN 10 | 100 | PN 10 | 10 | L≈190; H≈300 | ~14 |
| 3E 35L4T DN 100 PN 16 | 100 | PN 16 | 16 | L≈190; H≈300 | ~15 |
| 3E 35L4T DN 100 PN 25 | 100 | PN 25 | 25 | L≈230; H≈300 | ~17 |
| 3E 35L4T DN 100 PN 40 | 100 | PN 40 | 40 | L≈230; H≈300 | ~20 |
Технические характеристики DN 125
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 125 Class 150 | 125 | Class 150 | 20 | L≈200; H≈320 | ~20 |
| 3E 35L4T DN 125 Class 300 | 125 | Class 300 | 50 | L≈255; H≈320 | ~25 |
| 3E 35L4T DN 125 PN 10 | 125 | PN 10 | 10 | L≈200; H≈320 | ~18 |
| 3E 35L4T DN 125 PN 16 | 125 | PN 16 | 16 | L≈200; H≈320 | ~20 |
| 3E 35L4T DN 125 PN 25 | 125 | PN 25 | 25 | L≈250; H≈320 | ~23 |
| 3E 35L4T DN 125 PN 40 | 125 | PN 40 | 40 | L≈255; H≈320 | ~28 |
Технические характеристики DN 150
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 150 Class 150 | 150 | Class 150 | 20 | L≈210; H≈350 | ~25 |
| 3E 35L4T DN 150 Class 300 | 150 | Class 300 | 50 | L≈280; H≈350 | ~32 |
| 3E 35L4T DN 150 PN 10 | 150 | PN 10 | 10 | L≈210; H≈350 | ~23 |
| 3E 35L4T DN 150 PN 16 | 150 | PN 16 | 16 | L≈210; H≈350 | ~25 |
| 3E 35L4T DN 150 PN 25 | 150 | PN 25 | 25 | L≈270; H≈350 | ~30 |
| 3E 35L4T DN 150 PN 40 | 150 | PN 40 | 40 | L≈280; H≈350 | ~38 |
Технические характеристики DN 200
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 200 Class 150 | 200 | Class 150 | 20 | L≈230; H≈400 | ~40 |
| 3E 35L4T DN 200 Class 300 | 200 | Class 300 | 50 | L≈330; H≈400 | ~55 |
| 3E 35L4T DN 200 PN 10 | 200 | PN 10 | 10 | L≈230; H≈400 | ~35 |
| 3E 35L4T DN 200 PN 16 | 200 | PN 16 | 16 | L≈230; H≈400 | ~40 |
| 3E 35L4T DN 200 PN 25 | 200 | PN 25 | 25 | L≈310; H≈400 | ~48 |
| 3E 35L4T DN 200 PN 40 | 200 | PN 40 | 40 | L≈330; H≈400 | ~62 |
Технические характеристики DN 250
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 250 Class 150 | 250 | Class 150 | 20 | L≈250; H≈450 | ~58 |
| 3E 35L4T DN 250 Class 300 | 250 | Class 300 | 50 | L≈400; H≈450 | ~85 |
| 3E 35L4T DN 250 PN 10 | 250 | PN 10 | 10 | L≈250; H≈450 | ~52 |
| 3E 35L4T DN 250 PN 16 | 250 | PN 16 | 16 | L≈250; H≈450 | ~58 |
| 3E 35L4T DN 250 PN 25 | 250 | PN 25 | 25 | L≈370; H≈450 | ~72 |
| 3E 35L4T DN 250 PN 40 | 250 | PN 40 | 40 | L≈400; H≈450 | ~95 |
Технические характеристики DN 300
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 300 Class 150 | 300 | Class 150 | 20 | L≈270; H≈500 | ~82 |
| 3E 35L4T DN 300 Class 300 | 300 | Class 300 | 50 | L≈460; H≈500 | ~125 |
| 3E 35L4T DN 300 PN 10 | 300 | PN 10 | 10 | L≈270; H≈500 | ~75 |
| 3E 35L4T DN 300 PN 16 | 300 | PN 16 | 16 | L≈270; H≈500 | ~82 |
| 3E 35L4T DN 300 PN 25 | 300 | PN 25 | 25 | L≈430; H≈500 | ~105 |
| 3E 35L4T DN 300 PN 40 | 300 | PN 40 | 40 | L≈460; H≈500 | ~140 |
Технические характеристики DN 350
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 350 Class 150 | 350 | Class 150 | 20 | L≈290; H≈550 | ~110 |
| 3E 35L4T DN 350 Class 300 | 350 | Class 300 | 50 | L≈520; H≈550 | ~170 |
| 3E 35L4T DN 350 PN 10 | 350 | PN 10 | 10 | L≈290; H≈550 | ~100 |
| 3E 35L4T DN 350 PN 16 | 350 | PN 16 | 16 | L≈290; H≈550 | ~110 |
| 3E 35L4T DN 350 PN 25 | 350 | PN 25 | 25 | L≈480; H≈550 | ~140 |
| 3E 35L4T DN 350 PN 40 | 350 | PN 40 | 40 | L≈520; H≈550 | ~185 |
Технические характеристики DN 400
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 400 Class 150 | 400 | Class 150 | 20 | L≈310; H≈600 | ~145 |
| 3E 35L4T DN 400 Class 300 | 400 | Class 300 | 50 | L≈580; H≈600 | ~225 |
| 3E 35L4T DN 400 PN 10 | 400 | PN 10 | 10 | L≈310; H≈600 | ~130 |
| 3E 35L4T DN 400 PN 16 | 400 | PN 16 | 16 | L≈310; H≈600 | ~145 |
| 3E 35L4T DN 400 PN 25 | 400 | PN 25 | 25 | L≈540; H≈600 | ~185 |
| 3E 35L4T DN 400 PN 40 | 400 | PN 40 | 40 | L≈580; H≈600 | ~245 |
Технические характеристики DN 500
| Модель | DN | PN/Class | Давление, бар | Размеры (приблизительные), мм | Вес, кг |
|---|---|---|---|---|---|
| 3E 35L4T DN 500 Class 150 | 500 | Class 150 | 20 | L≈350; H≈700 | ~220 |
| 3E 35L4T DN 500 Class 300 | 500 | Class 300 | 50 | L≈710; H≈700 | ~350 |
| 3E 35L4T DN 500 PN 10 | 500 | PN 10 | 10 | L≈350; H≈700 | ~195 |
| 3E 35L4T DN 500 PN 16 | 500 | PN 16 | 16 | L≈350; H≈700 | ~220 |
| 3E 35L4T DN 500 PN 25 | 500 | PN 25 | 25 | L≈650; H≈700 | ~285 |
| 3E 35L4T DN 500 PN 40 | 500 | PN 40 | 40 | L≈710; H≈700 | ~380 |
Соответствие давлений Class и PN
| Class | Номинальное давление (бар) | Испытательное давление (бар) |
|---|---|---|
| Class 150 | 20 | 30 |
| Class 300 | 50 | 75 |
| PN 10 | 10 | 15 |
| PN 16 | 16 | 24 |
| PN 25 | 25 | 37.5 |
| PN 40 | 40 | 60 |

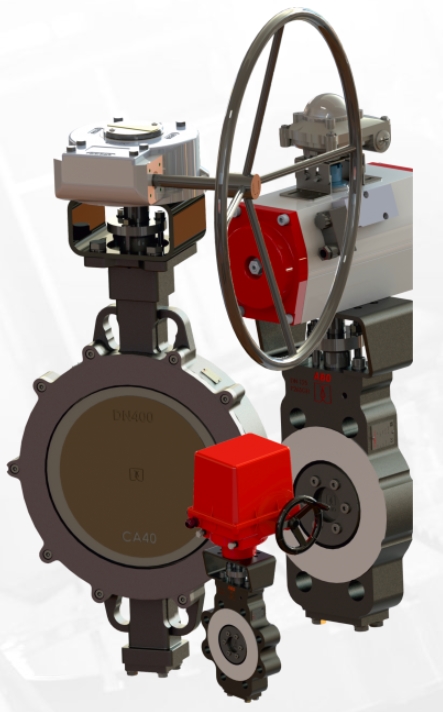

Дополнительные опции и приводы
| Тип привода | Описание | Диапазон DN |
|---|---|---|
| Ручной рычаг | Стандартный ручной привод | DN 80-200 |
| Редуктор | Червячный редуктор | DN 80-500 |
| Пневмопривод | Двойного/одностороннего действия | DN 80-500 |
| Электропривод | Многооборотный/четвертьоборотный | DN 80-500 |
| Гидропривод | Для тяжелых условий работы | DN 150-500 |
Материалы деталей
| Деталь | Материал | Стандарт |
|---|---|---|
| Корпус | Углеродистая сталь WCB | ASTM A216 |
| Диск | Нержавеющая сталь азотированная (17-4PH) | ASTM A564 |
| Шток | Нержавеющая сталь | ASTM A276 |
| Седло | Нержавеющая сталь/твердый сплав | - |
| Уплотнение | Графит/металл | - |
| Подшипники | Нержавеющая сталь с твердым покрытием | - |
