3E 34sL7T Dn 100 Class 300 Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь + стеллит, материал диска нержавеющая сталь, тип корпуса LUG

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01835699
edit

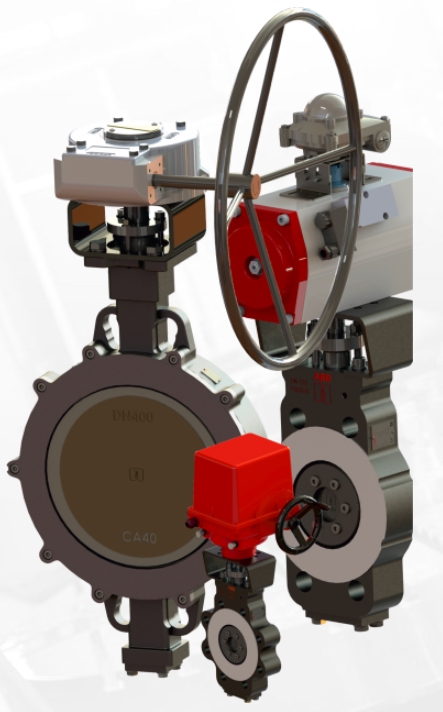

Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.

Расшифровка обозначения типа

Позиция Код Значение
3E Серия Тройной эксцентриситет
3 Материал корпуса 4s = Нерж. сталь 1.4408 + стеллит
4 Материал диска 4s = Нерж. сталь 1.4408 + стеллит (нитрированный)
s Седло L = Ламellarное (нерж. сталь + графит)
L Тип управления 7 = Голый вал
7 Тип корпуса T = LUG
T

Характеристики 3E 34sL7T Dn 100 Class 300

Общие характеристики

Параметр Значение
Диаметр DN 80 – 500
Давление DN 80-125: 50 бар; DN 150-200: 40 бар; DN 250-500: 25 бар
Температура -60°C … +500°C
Фланцы PN 10/16/25/40, Class 150/300
Герметичность EN 12266-1 Class A/B, ANSI/FCI 70-2 Class IV
Стандарт EN 593, API 609
Верхний фланец ISO 5211

Габариты, вес и Kv (тип T — LUG)

DN A B C D3 ISO Вес, кг Kv, м³/ч
80 173,5 119,5 47 193 F07 15 230
100 228,5 134,4 53 217,5 F07/10 15 356
125 148 155,5 57 250 F07/10 20 613
150 307 213,5 57 318 F10 30 755
200 228,5 245,5 61 381 F10 46 1 658
250 395 274,5 69 450 F12 70 2 677
300 459,5 312,5 79 521 F14 105 3 710
350 506 354,5 92 577 F16 148 4 982
400 556 401 103 657 F16 200 7 870
500 638 431,5 127 730 F16*/F25 360 11 674

DN 500 F16 — до 10 бар

Материалы

Деталь Материал
Корпус 1.4408 (A351 CF8M) / 1.4401 (AISI 316) + стеллит
Диск 1.4408 + стеллит / 1.4027 (CA40) + стеллит, нитрированный
Шток 1.4021 (AISI 420) / 1.4542 (17-4PH) / 1.4462 (2205)
Седло 1.4401 (AISI 316) + графит / 1.4462 + графит
Втулки 1.4404 (AISI 316L)
Крепеж A4
