3E 34sL4sB Dn 80 Pn 4s0 Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь + стеллит, материал диска нержавеющая сталь + стеллит, тип корпуса AFER W
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01835351
Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.
Расшифровка обозначения типа
| Позиция | Код | Значение |
|---|---|---|
| Серия | 3E | Тройной эксцентриситет (Triple Eccentric) |
| Тип корпуса | 34 | Кованый/литой корпус, фланцевое исполнение |
| Материал корпуса | s | Нержавеющая сталь (Stainless Steel) |
| Материал диска | L | Нержавеющая сталь + наплавка |
| Уплотнение седла | 4 | Стеллит (Stellite) |
| Тип уплотнения | s | Металлометаллическое уплотнение |
| Исполнение | B | Стандартное исполнение с ручным/электроприводом |
| Тип корпуса (доп.) | AFER W | Двухфланцевый корпус (Wafer), короткий |
Характеристики 3E 34sL4sB Dn 80 Pn 4s0
Общие технические характеристики серии
| Параметр | Значение |
|---|---|
| Конструкция | Тройной эксцентриситет (Triple Offset) |

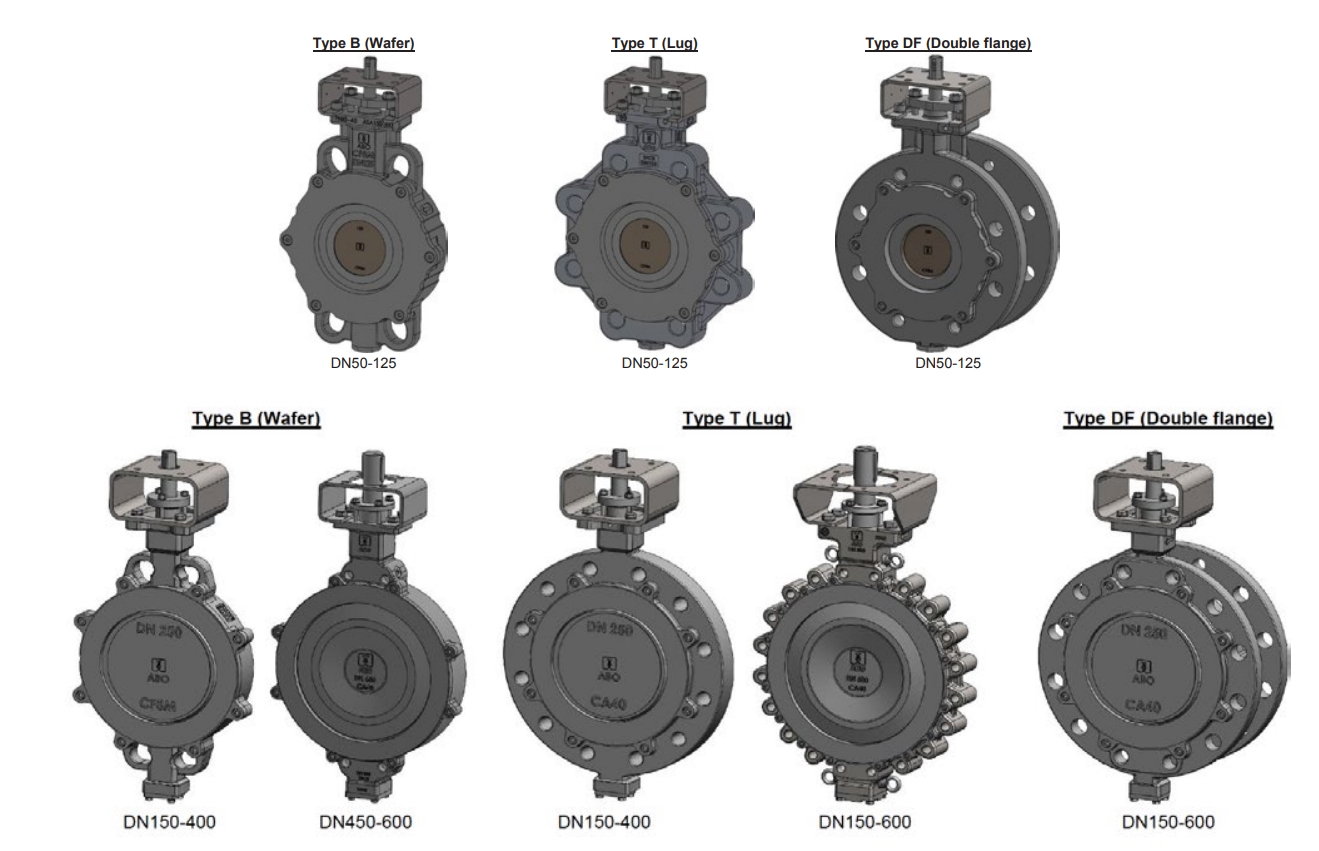

| Тип присоединения | Межфланцевый (Wafer), короткий |
| Материал корпуса | Нержавеющая сталь + наплавка стеллит |
| Материал диска | Нержавеющая сталь + наплавка стеллит |
| Уплотнение | Металлометаллическое (стеллит/стеллит) |
| Рабочая температура | От -196°C до +650°C (стандартное исполнение) |
| Пропускная способность | До класса VI по ANSI/FCI 70-2 |
| Направление установки | Би-направленный |
| Привод | Ручной редуктор, пневмо- или электропривод |
Полная таблица моделей DN 80
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN80 Class 150 | 80 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN80 Class 300 | 80 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN80 PN40 | 80 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN80 PN10 | 80 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN80 PN16 | 80 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN80 PN25 | 80 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 100
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN100 Class 150 | 100 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN100 Class 300 | 100 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN100 PN40 | 100 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN100 PN10 | 100 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN100 PN16 | 100 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN100 PN25 | 100 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 125
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN125 Class 150 | 125 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN125 Class 300 | 125 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN125 PN40 | 125 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN125 PN10 | 125 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN125 PN16 | 125 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN125 PN25 | 125 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 150
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN150 Class 150 | 150 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN150 Class 300 | 150 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN150 PN40 | 150 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN150 PN10 | 150 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN150 PN16 | 150 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN150 PN25 | 150 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 200
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN200 Class 150 | 200 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN200 Class 300 | 200 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN200 PN40 | 200 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN200 PN10 | 200 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN200 PN16 | 200 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN200 PN25 | 200 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 250
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN250 Class 150 | 250 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN250 Class 300 | 250 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN250 PN40 | 250 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN250 PN10 | 250 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN250 PN16 | 250 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN250 PN25 | 250 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 300
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN300 Class 150 | 300 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN300 Class 300 | 300 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN300 PN40 | 300 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN300 PN10 | 300 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN300 PN16 | 300 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN300 PN25 | 300 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 350
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN350 Class 150 | 350 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN350 Class 300 | 350 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN350 PN40 | 350 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN350 PN10 | 350 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN350 PN16 | 350 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN350 PN25 | 350 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 400
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN400 Class 150 | 400 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN400 Class 300 | 400 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN400 PN40 | 400 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN400 PN10 | 400 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN400 PN16 | 400 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN400 PN25 | 400 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Полная таблица моделей DN 500
| Модель | DN | Класс давления | Материал корпуса | Материал диска | Тип корпуса | Давление испытания (бар) |
|---|---|---|---|---|---|---|
| 3E 34sL4sB DN500 Class 150 | 500 | Class 150 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 30 |
| 3E 34sL4sB DN500 Class 300 | 500 | Class 300 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 77 |
| 3E 34sL4sB DN500 PN40 | 500 | PN 40 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 60 |
| 3E 34sL4sB DN500 PN10 | 500 | PN 10 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 15 |
| 3E 34sL4sB DN500 PN16 | 500 | PN 16 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 24 |
| 3E 34sL4sB DN500 PN25 | 500 | PN 25 | Нерж. сталь + стеллит | Нерж. сталь + стеллит | AFER W | 37.5 |
Габаритные размеры (типовые значения для серии AFER W)
| DN | L (мм) | H (мм) | H1 (мм) | B (мм) | Вес (кг) примерно |
|---|---|---|---|---|---|
| 80 | 46 | 180 | 280 | 200 | 12 |
| 100 | 52 | 195 | 300 | 200 | 15 |
| 125 | 56 | 220 | 330 | 250 | 20 |
| 150 | 56 | 240 | 360 | 250 | 28 |
| 200 | 60 | 290 | 420 | 300 | 45 |
| 250 | 68 | 330 | 480 | 350 | 65 |
| 300 | 78 | 380 | 550 | 350 | 95 |
| 350 | 78 | 420 | 600 | 400 | 130 |
| 400 | 102 | 470 | 670 | 400 | 180 |
| 500 | 127 | 550 | 780 | 500 | 280 |

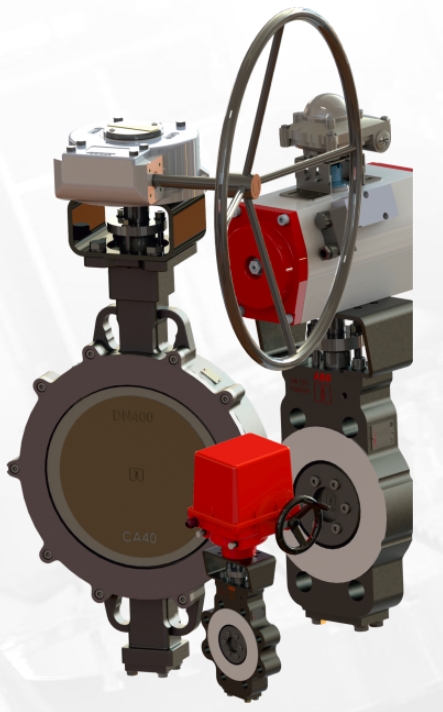

Комплектация приводами
| Тип привода | Исполнение | Диапазон DN |
|---|---|---|
| Ручной редуктор | Стандартный | 80-500 |
| Пневмопривод | Двойного/одностороннего действия | 80-500 |
| Электропривод | Многооборотный/четвертьоборотный | 80-500 |
| Гидропривод | По запросу | 200-500 |
