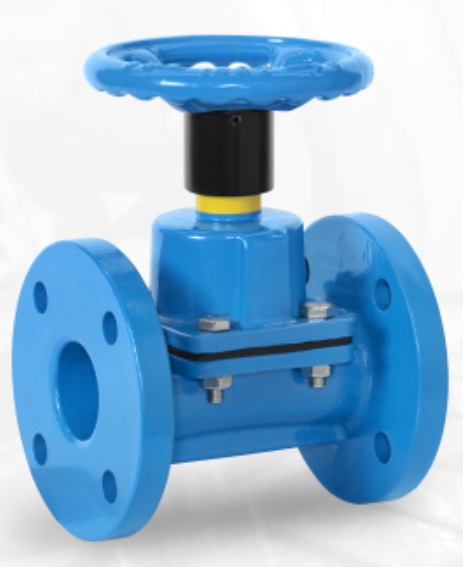

85 18 M Dn 185 Pn 18 Клапан мембранный материал корпуса чугун, диафрагма гипалон, тип ручной

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01849109
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа

Позиция Обозначение Расшифровка
Серия 85 Серия 85 (straight way — прямой проход)
Материал диафрагмы 18 1 — материал диафрагмы по коду 8 (Hypalon/Гипалон), 8 — условное обозначение в системе ABO
Тип привода M Ручной привод (Manual)
Диаметр Dn XX Условный проход: 18, 20, 25, 32, 40, 50, 65, 80, 100, 180, 185, 200, 250, 300, 350 мм
Давление Pn XX Номинальное давление: 10 или 18 бар

Характеристики 85 18 M Dn 185 Pn 18

Полная таблица моделей серии ABO 85 18 M

№ Полное обозначение Серия Материал диафрагмы Тип привода Dn, мм Pn, бар Материал корпуса Рабочее давление (каталог)* Рабочая температура (каталог)
1 85 18 M Dn 18 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 18 10 Чугун GG25 10 бар Зависит от подкладки
2 85 18 M Dn 18 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 18 18 Чугун GG25 10 бар Зависит от подкладки
3 85 18 M Dn 20 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 20 10 Чугун GG25 10 бар Зависит от подкладки
4 85 18 M Dn 20 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 20 18 Чугун GG25 10 бар Зависит от подкладки
5 85 18 M Dn 25 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 25 10 Чугун GG25 10 бар Зависит от подкладки
6 85 18 M Dn 25 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 25 18 Чугун GG25 10 бар Зависит от подкладки
7 85 18 M Dn 32 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 32 10 Чугун GG25 10 бар Зависит от подкладки
8 85 18 M Dn 32 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 32 18 Чугун GG25 10 бар Зависит от подкладки
9 85 18 M Dn 40 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 40 10 Чугун GG25 10 бар Зависит от подкладки
10 85 18 M Dn 40 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 40 18 Чугун GG25 10 бар Зависит от подкладки
11 85 18 M Dn 50 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 50 10 Чугун GG25 10 бар Зависит от подкладки
12 85 18 M Dn 50 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 50 18 Чугун GG25 10 бар Зависит от подкладки
13 85 18 M Dn 65 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 65 10 Чугун GG25 10 бар Зависит от подкладки
14 85 18 M Dn 65 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 65 18 Чугун GG25 10 бар Зависит от подкладки
15 85 18 M Dn 80 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 80 10 Чугун GG25 10 бар Зависит от подкладки
16 85 18 M Dn 80 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 80 18 Чугун GG25 10 бар Зависит от подкладки
17 85 18 M Dn 100 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 100 10 Чугун GG25 10 бар Зависит от подкладки
18 85 18 M Dn 100 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 100 18 Чугун GG25 10 бар Зависит от подкладки
19 85 18 M Dn 180 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 180 10 Чугун GG25 8 бар Зависит от подкладки
20 85 18 M Dn 180 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 180 18 Чугун GG25 8 бар Зависит от подкладки
21 85 18 M Dn 185 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 185 10 Чугун GG25 8 бар Зависит от подкладки
22 85 18 M Dn 185 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 185 18 Чугун GG25 8 бар Зависит от подкладки
23 85 18 M Dn 200 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 200 10 Чугун GG25 8 бар Зависит от подкладки
24 85 18 M Dn 200 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 200 18 Чугун GG25 8 бар Зависит от подкладки
25 85 18 M Dn 250 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 250 10 Чугун GG25 8 бар Зависит от подкладки
26 85 18 M Dn 250 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 250 18 Чугун GG25 8 бар Зависит от подкладки
27 85 18 M Dn 300 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 300 10 Чугун GG25 4 бар Зависит от подкладки
28 85 18 M Dn 300 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 300 18 Чугун GG25 4 бар Зависит от подкладки
29 85 18 M Dn 350 Pn 10 85 (прямой проход) Hypalon (гипалон) Ручной (M) 350 10 Чугун GG25 По запросу Зависит от подкладки
30 85 18 M Dn 350 Pn 18 85 (прямой проход) Hypalon (гипалон) Ручной (M) 350 18 Чугун GG25 По запросу Зависит от подкладки

Общие технические характеристики серии ABO 85 18 M

Параметр Значение
Производитель ABO valve (Чехия)
Тип клапана Мембранный (диафрагменный)
Серия 85 (straight way — прямой проход)
Конструкция корпуса Трёхсоставная, моноблочная, двунаправленная
Материал корпуса Чугун GG25 (0.6025)
Материал диафрагмы Hypalon (гипалон) — код 8
Тип привода Ручной (M)
Фланец верхний По ISO 5211
Присоединительные размеры По EN 1092, DIN PN6/PN16, ASME
Межфланцевое расстояние DIN 3202, BS 5156
Испытания на герметичность EN 12266, ISO 5208
Покрытие RAL 5015 (по запросу — другие)
Подкладка корпуса Без подкладки (GG25 + эпоксидное покрытие), резиновое покрытие, пластиковая подкладка (Halar)
Применение Питьевая вода, промышленность, опреснение, вода и стоки, химическая промышленность, энергетика, горнорудные шламы

Габаритные размеры (основные)

DN Ø D (PN 10/16) Ø D (ANSI 125/150) A (DIN 3202) A (BS 5156)
15 95 89 130 108
20 105 99 150 117
25 115 108 160 127
32 140 118 180 146
40 150 127 200 159
50 165 153 230 190
65 185 178 290 216
80 200 190 310 254
100 220 228 350 305
125 250 254 400 356
150 285 280 480 406
200 340 343 600 521
250 395 406 650 635
300 445 483 735/750/850 749

Материалы основных деталей (серия 85)

№ Наименование детали Материал
1 Корпус Чугун 0.6025 (GG25) — стандарт
2 Диафрагма Hypalon (Гипалон) — код 8
3 Крышка (bonnet) Чугун 0.6025 (GG25)
4 Шпильки Сталь
5 Гайки, шайбы Сталь
6 Компрессор Чугун 0.6025 (GG25)
7 Гайка Нержавеющая сталь
8 Штифт Нержавеющая сталь
9 Гайка штока Нержавеющая сталь
10 Шток Нержавеющая сталь
11 Втулка PTFE
12 Кольцо Нержавеющая сталь 303
13 Смазка Стандартная
14 Маховик Чугун 0.6025 (GG25)
15 Гайка индикатора Сталь
16 Индикатор Сталь
