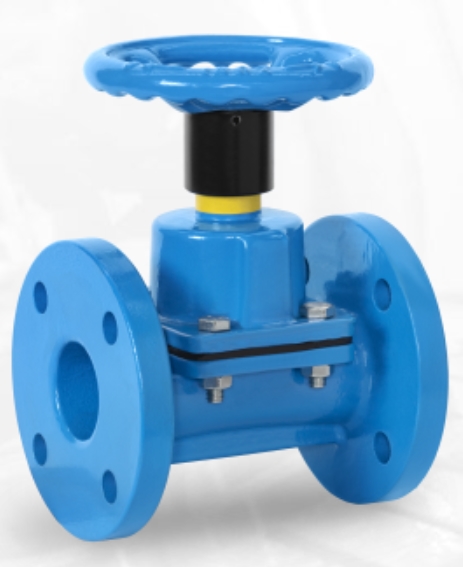

85 16 M Dn 25 Pn 10 Клапан мембранный материал корпуса чугун, управление ручной рычаг, диафрагма силикон, тип ручной

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01848714
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 16 M Dn 25 Pn 10

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 85 16 M

Параметр Значение
Тип клапана Мембранный (диафрагмовый), проходной (straight way)
Конструкция Моноблочный, двунаправленный
Материал корпуса Чугун 0.6025 (GG25) — стандарт для данной серии
Материал диафрагмы Силикон
Управление Ручное (маховик)
Присоединение Фланцевое по EN 1092, DIN PN6/PN16, ASME B16.5 Class 150
Длина установочная По DIN 3202, BS 5156
Верхний фланец ISO 5211 (для монтажа приводов)
Испытание на герметичность EN 12266, ISO 5208
Рабочая среда Питьевая вода, сточные воды, морская вода, промышленные жидкости, пищевая промышленность, шлам

ПОЛНАЯ ТАБЛИЦА МОДЕЛЕЙ СЕРИИ 85 16 M

№ Модель Dn (мм) Pn (бар) Рабочее давление (бар) Описание
1 85 16 M Dn 16 Pn 10 16 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
2 85 16 M Dn 16 Pn 16 16 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
3 85 16 M Dn 20 Pn 10 20 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
4 85 16 M Dn 20 Pn 16 20 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
5 85 16 M Dn 25 Pn 10 25 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
6 85 16 M Dn 25 Pn 16 25 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
7 85 16 M Dn 32 Pn 10 32 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
8 85 16 M Dn 32 Pn 16 32 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
9 85 16 M Dn 40 Pn 10 40 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
10 85 16 M Dn 40 Pn 16 40 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
11 85 16 M Dn 50 Pn 10 50 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
12 85 16 M Dn 50 Pn 16 50 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
13 85 16 M Dn 65 Pn 10 65 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
14 85 16 M Dn 65 Pn 16 65 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
15 85 16 M Dn 80 Pn 10 80 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
16 85 16 M Dn 80 Pn 16 80 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
17 85 16 M Dn 100 Pn 10 100 10 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
18 85 16 M Dn 100 Pn 16 100 16 10 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
19 85 16 M Dn 160 Pn 10 160 10 8* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
20 85 16 M Dn 160 Pn 16 160 16 8* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
21 85 16 M Dn 165 Pn 10 165 10 8* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
22 85 16 M Dn 165 Pn 16 165 16 8* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
23 85 16 M Dn 200 Pn 10 200 10 8 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
24 85 16 M Dn 200 Pn 16 200 16 8 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
25 85 16 M Dn 250 Pn 10 250 10 8 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
26 85 16 M Dn 250 Pn 16 250 16 8 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
27 85 16 M Dn 300 Pn 10 300 10 4 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
28 85 16 M Dn 300 Pn 16 300 16 4 Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
29 85 16 M Dn 350 Pn 10 350 10 4* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон
30 85 16 M Dn 350 Pn 16 350 16 4* Клапан мембранный, корпус чугун, управление ручное маховиком, диафрагма силикон

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) — Серия 85

Dn Pn 10/16 (D) ANSI 125/150 (D) Длина установочная A (BS 5156 / DIN 3202)
15 95 89 108
20 105 99 117
25 115 108 127
32 140 118 146
40 150 127 159
50 165 153 190
65 185 178 216
80 200 190 254
100 220 228 305
125 250 254 356
150 285 280 406
200 340 343 521
250 395 406 635
300 445 483 749

МАТЕРИАЛЬНАЯ СПЕЦИФИКАЦИЯ (узлы и детали)

№ Наименование Материал
1 Корпус Чугун 0.6025 (GG25)
2 Диафрагма Силикон
3 Крышка Чугун 0.6025 (GG25)
4 Шпильки Сталь
5 Гайка и шайба Сталь
6 Компрессор (прижим диафрагмы) Чугун 0.6025 (GG25)
7 Гайка Нержавеющая сталь
8 Штифт Нержавеющая сталь
9 Гайка штока Нержавеющая сталь 303
10 Шток Нержавеющая сталь
11 Втулка PTFE
12 Кольцо Нержавеющая сталь 303
13 Смазка Стандартная
14 Маховик Чугун 0.6025 (GG25)
15 Гайка индикатора Сталь
16 Индикатор Сталь
