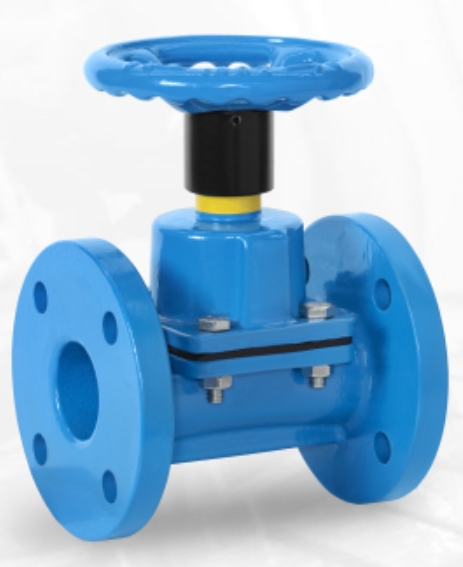

85 14 M Dn 65 Pn 10 Клапан мембранный материал корпуса чугун, диафрагма витон, тип ручной

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01848356
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 14 M Dn 65 Pn 10

ГАБАРИТНЫЕ РАЗМЕРЫ (СЕРИЯ 85 - ПРЯМОЙ ХОД)

DN A (длина) BS 5156 A (длина) DIN 3202 A (длина) ANSI 125/150 D (фланец) PN10 D (фланец) PN16 D (фланец) ANSI
15 108 130 89 95 95 105
20 117 150 99 105 105 115
25 127 160 108 115 115 140
32 146 180 118 140 140 150
40 159 200 127 150 150 165
50 190 230 153 165 165 185
65 216 290 178 185 185 200
80 254 310 190 200 200 220
100 305 350 228 220 220 250
125 356 400 254 250 250 285
150 406 480 280 285 285 340
200 521 600 343 340 340 395
250 635 650 406 395 405 445
300 749 750/850 483 445 460 505

МАТЕРИАЛЫ КОМПЛЕКТУЮЩИХ (СЕРИЯ 85)

№ Наименование детали Материал
1 Корпус (Body) Чугун 0.6025 (GG25)
2 Диафрагма (Diaphragm) Viton (код 4)
3 Крышка (Bonnet) Чугун 0.6025 (GG25)
4 Шпильки (Studs) Сталь
5 Гайки и шайбы (Nut and washer) Сталь
6 Компрессор (Compressor) Нержавеющая сталь
7 Гайка (Nut) Нержавеющая сталь
8 Штифт (Pin) Нержавеющая сталь
9 Гайка штока (Stem nut) Нержавеющая сталь 303
10 Шток (Stem) Нержавеющая сталь
11 Втулка (Bushing) PTFE
12 Кольцо (Ring) Нержавеющая сталь 303
13 Смазка (Greasing) Стандартная
14 Маховик (Handwheel) Чугун 0.6025 (GG25)
15 Гайка индикатора (Nut indicator) Нержавеющая сталь
16 Индикатор (Indicator) Нержавеющая сталь

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 85 14 M

Параметр Значение
Номинальный диаметр (DN) 15 – 300 мм
Номинальное давление (PN) 10, 16 бар
Тип соединения Фланцевое (Flange)
Стандарты фланцев EN 1092, DIN PN6/PN16, ASME Class 125/150
Стандарт длины DIN 3202, BS 5156
Верхний фланец ISO 5211 (для монтажа приводов)
Рабочая температура -25°C / +125°C (зависит от среды)
Рабочие среды Питьевая вода, сточные воды, химические жидкости, обессоленная вода, горнорудные шламы, пищевые продукты, напитки, энергетическая промышленность
Покрытие RAL 5015 (синий)
Направление потока Двунаправленный (bidirectional)
Конструкция Моноблочный, трехсоставная крышка
Герметичность Полная герметичность при закрытии и наружная
Особенности Отсутствие уплотнений/сальников внутри корпуса, работа в вакууме, смазка крышки для долгого срока службы
