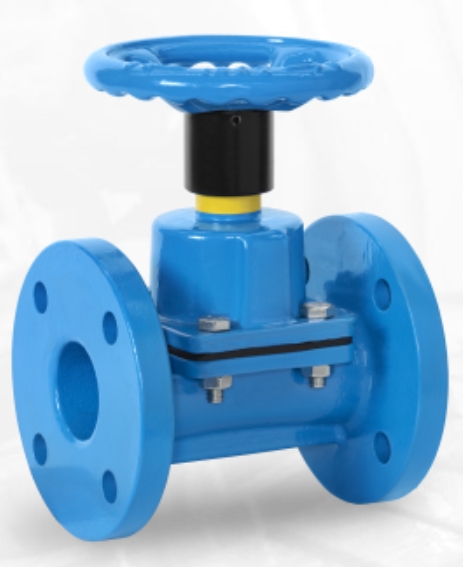

85 14 AL-V Dn 300 Pn 10 Клапан мембранный материал корпуса чугун, диафрагма витон, тип акрытие воздухом (с маховиком)

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01848331
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 14 AL-V Dn 300 Pn 10

Общие технические характеристики серии 85 14 AL-V

Параметр Значение
Тип клапана Мембранный, прямой проход (straight way)
Материал корпуса Высокопрочный чугун с шаровидным графитом 0.7040 (GGG40)
Материал диафрагмы Viton (код 4) — фторкаучук
Тип привода Пневматический AL-V (открытие подачей воздуха с маховиком)
Рекомендуемое давление воздуха 5 бар
Рабочая температура от -25°C до +125°C (ограничена свойствами Viton)
Тип фланцевого соединения PN10, PN16, Class 150
Исполнение по ISO ISO 5211 (верхний фланец)
Лицевая длина DIN 3202, BS 5156
Испытание на герметичность EN 12266, ISO 5208
Направление потока Двусторонний (bidirectional)
Конструкция Трехсоставная крышка (three part design bonnet)
Герметичность Полная водонепроницаемость при закрытом состоянии и наружная герметичность
Покрытие RAL 5015 (синий)

Рабочее давление по размерам (для AL-V)

DN Рабочее давление при PN10 Рабочее давление при PN16 Рекомендуемое давление воздуха
15-125 10 бар 10 бар 5 бар
150 6 бар 6 бар 5 бар
200-300 3 бар 3 бар 5 бар
350 По запросу По запросу 5 бар

Габаритные размеры (по DIN 3202 / BS 5156) — Серия 85

DN Лицевая длина A (мм) PN10/16 Диаметр фланца D (мм)
15 108 95
20 117 105
25 127 115
32 146 140
40 159 150
50 190 165
65 216 185
80 254 200
100 305 220
125 356 250
150 406 285
200 521 340
250 635 395
300 749 445
350 По запросу По запросу

Материалы компонентов

№ п/п Наименование Материал
1 Корпус (Body) Высокопрочный чугун 0.7040 (GGG40)
2 Мембрана (Diaphragm) Viton (фторкаучук)
3 Крышка (Bonnet) Чугун 0.6025 (GG25)
4 Шпильки (Studs) Сталь
5 Гайка и шайба (Nut and washer) Чугун 0.6025 (GG25)
6 Компрессор (Compressor) Нержавеющая сталь
7 Гайка (Nut) Нержавеющая сталь
8 Штифт (Pin) Нержавеющая сталь
9 Гайка штока (Stem nut) Нержавеющая сталь 303
10 Шток (Stem) Нержавеющая сталь
11 Втулка (Bushing) PTFE
12 Кольцо (Ring) Нержавеющая сталь 303
13 Смазка (Greasing) Стандартная
14 Маховик (Handwheel) Чугун 0.6025 (GG25)
15 Гайка индикатора (Nut indicator) Нержавеющая сталь
16 Индикатор (Indicator) Нержавеющая сталь
