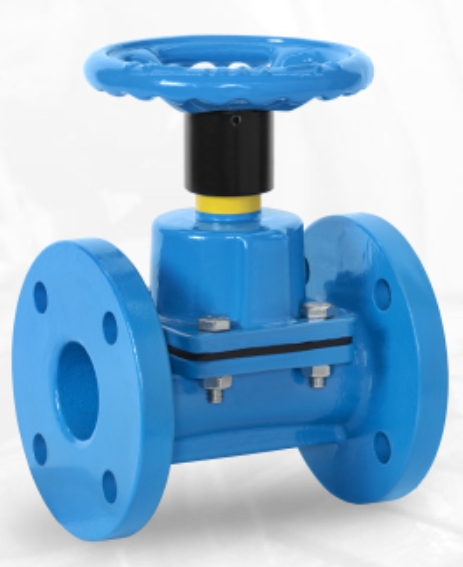

85 14 AD-V Dn 40 Pn 16 Клапан мембранный материал корпуса чугун, диафрагма витон, тип акрытие воздухом (с маховиком)

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01848259
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 14 AD-V Dn 40 Pn 16

Общие технические характеристики серии 85 14 AD-V

Параметр Значение
Тип конструкции Мембранный клапан прямого прохода (straight way)
Серия 85
Материал корпуса Чугун GG25 (1.6025) — код 14*
Материал диафрагмы Viton (FKM) — фторкаучук
Тип привода Пневмопривод "air to close" с ручным маховиком (AD-V)
Рекомендуемое давление питания воздуха 4 бара
Рабочая температура -25°C / +125°C (Viton до +200°C)
Фланцевое соединение PN10 / PN16 / Class 150
Стандарт фланцев EN 1092, DIN PN6/PN16, ASME
Стандарт длины DIN 3202, BS 5156
Верхний фланец ISO 5211
Герметичность EN 12266, ISO 5208
Покрытие RAL 5015 (синий)

Габаритные размеры серии 85 (прямой проход)

DN Длина A (мм) Диаметр фланца D (мм)
15 108 95
20 117 105
25 127 115
32 146 140
40 159 150
50 190 165
65 216 185
80 254 200
100 305 220
125 356 250
150 406 285
200 521 340
250 635 395/405
300 749 445/460

Материалы комплектующих (узлы клапана)

№ Наименование Материал
1 Корпус Чугун GG25 (1.6025) / Нерж. сталь 1.4408 (CF8M)*
2 Диафрагма Viton (FKM)
3 Крышка Чугун GG25 / Нерж. сталь
4 Шпильки Сталь
5 Гайки и шайбы Чугун GG25
6 Компрессор диафрагмы Нержавеющая сталь
7 Гайка Нержавеющая сталь
8 Штифт Нержавеющая сталь
9 Гайка штока Нержавеющая сталь 303
10 Шток Нержавеющая сталь
11 Втулка PTFE
12 Кольцо Нержавеющая сталь 303
13 Смазка Стандартная
14 Маховик Чугун GG25
15 Гайка индикатора Нержавеющая сталь
16 Индикатор Нержавеющая сталь
