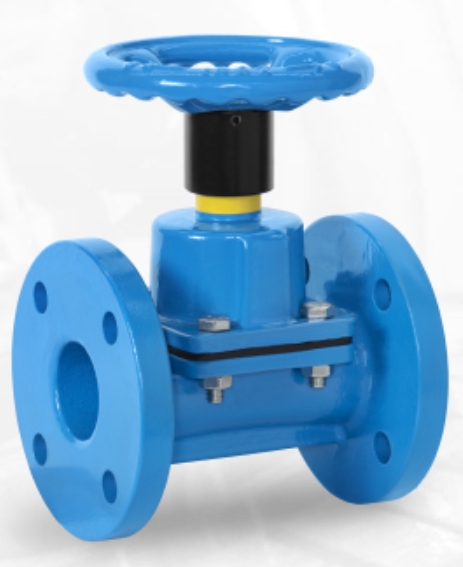

85 13 AL-V Dn 80 Pn 10 Клапан мембранный материал корпуса чугун, диафрагма натуральный каучук, тип акрытие воздухом (с маховиком)

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01848128
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 13 AL-V Dn 80 Pn 10

Общие технические характеристики серии 85 13 AL-V

Параметр Значение
Тип клапана Мембранный, прямой проход (straight way)
Материал корпуса Чугун 0.6025 (GG25)
Материал диафрагмы Натуральный каучук (код 3)
Тип привода Пневматический AL-V (открытие подачей воздуха с маховиком)
Рекомендуемое давление воздуха 5 бар
Рабочая температура от -25°C до +125°C
Тип фланцевого соединения PN10, PN16, Class 150
Исполнение по ISO ISO 5211 (верхний фланец)
Лицевая длина DIN 3202, BS 5156
Испытание на герметичность EN 12266, ISO 5208
Направление потока Двусторонний (bidirectional)
Конструкция Трехсоставная крышка (three part design bonnet)
Герметичность Полная водонепроницаемость при закрытом состоянии и наружная герметичность
Покрытие RAL 5015 (синий)

Габаритные размеры (по DIN 3202 / BS 5156)

DN Лицевая длина A (мм) PN10/16 Диаметр фланца D (мм)
15 108 95
20 117 105
25 127 115
32 146 140
40 159 150
50 190 165
65 216 185
80 254 200
100 305 220
125 356 250
150 406 285
200 521 340
250 635 395
300 749 445
350 По запросу По запросу

Материалы компонентов

№ п/п Наименование Материал
1 Корпус (Body) Чугун 0.6025 (GG25)
2 Мембрана (Diaphragm) Натуральный каучук
3 Крышка (Bonnet) Чугун 0.6025 (GG25)
4 Шпильки (Studs) Сталь
5 Гайка и шайба (Nut and washer) Чугун 0.6025 (GG25)
6 Компрессор (Compressor) Нержавеющая сталь
7 Гайка (Nut) Нержавеющая сталь
8 Штифт (Pin) Нержавеющая сталь
9 Гайка штока (Stem nut) Нержавеющая сталь 303
10 Шток (Stem) Нержавеющая сталь
11 Втулка (Bushing) PTFE
12 Кольцо (Ring) Нержавеющая сталь 303
13 Смазка (Greasing) Стандартная
14 Маховик (Handwheel) Чугун 0.6025 (GG25)
15 Гайка индикатора (Nut indicator) Нержавеющая сталь
16 Индикатор (Indicator) Нержавеющая сталь

Документы по 85 13 AL-V Dn 80 Pn 10
