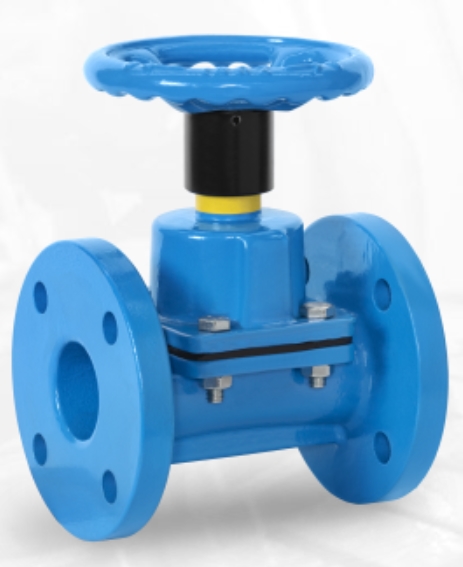

85 12 AL-V Dn 80 Pn 10 Клапан мембранный материал корпуса чугун, диафрагма EPDM, тип акрытие воздухом (с маховиком)

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01847943
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 12 AL-V Dn 80 Pn 10

Материалы компонентов

№ Наименование Материал
1 Корпус Чугун 0.6025 (GG25) — эпоксидное покрытие или резиновое покрытие
2 Мембрана EPDM (код 2)
3 Крышка Чугун 0.6025 (GG25)
4 Шпильки Сталь
5 Гайка и шайба Чугун 0.6025 (GG25)
6 Компрессор мембраны Нержавеющая сталь
7 Гайка Нержавеющая сталь
8 Штифт Нержавеющая сталь
9 Гайка штока Нержавеющая сталь 303
10 Шток Нержавеющая сталь
11 Втулка PTFE
12 Кольцо Нержавеющая сталь 303
13 Смазка Стандартная
14 Маховик Чугун 0.6025 (GG25)
15 Гайка индикатора Нержавеющая сталь
16 Индикатор положения Нержавеющая сталь

Габаритные размеры (мм) — PN10/PN16

DN A (DIN 3202) A (BS 5156) A (ANSI 125/150) D (фланец) Масса, кг (прибл.)
15 108 95 130 95 2.5
20 117 105 150 105 3.0
25 127 115 160 115 4.0
32 146 140 180 140 5.5
40 159 150 200 150 7.0
50 190 165 230 165 9.5
65 216 185 290 185 13.0
80 254 200 310 200 17.0
100 305 220 350 220 26.0
125 356 250 400 250 38.0
150 406 285 480 285 52.0
200 521 340 600 340 95.0
250 635 395 650 395 155.0
300 749 445 735/750/850 445 220.0
350 — 505 750 505 290.0
