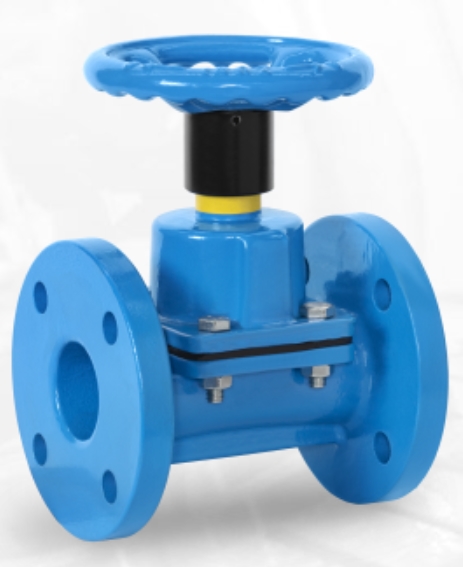

85 12 AD-V Dn 350 Pn 10 Клапан мембранный материал корпуса чугун, диафрагма EPDM, тип акрытие воздухом (с маховиком)

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01847918
edit

Мембранные клапаны серии 85 обеспечивают полную водонепроницаемость в закрытом состоянии и при движении наружу. Клапан может использоваться в любом положении, а также отличается простым механизмом и легкостью в обслуживании. Верхний фланец, соответствующий стандарту ISO 5211, позволяет подключать различные типы приводов, такие как электрические, пневматические и гидравлические. Также подходит для работы в вакуумных условиях.

Расшифровка обозначения типа 85

Позиция в обозначении
Код
Расшифровка
Наименование серии
85
Серия 85
100
Серия 100
Материал корпуса
0
Бронза
1
Чугун 0.6025 (GG25)
2
Нержавеющая сталь 1.4308 (CF8)
3
Ковкий чугун 0.7040 (GGG40)
4
Нержавеющая сталь 1.4408 (CF8M)
5
Углеродистая сталь 1.0446/1.0619/1.0625 (A216 WCB)
Материал диафрагмы
1
NBR (бутадиен-нитрильный каучук)
2
EPDM (этилен-пропиленовый каучук)
3
Натуральный каучук
4
Viton (фторкаучук)
5
Бутиловый каучук
6
Силикон
7
Неопрен
8
Hypalon (хлорсульфированный полиэтилен)
9
PTFE (политетрафторэтилен)
Тип управления
M
Ручное
AD
Пневматическое закрытие
AD-V
Пневматическое закрытие (с маховиком)
AL-V
Пневматическое открытие

Характеристики 85 12 AD-V Dn 350 Pn 10

Общие характеристики серии

Параметр Значение
Тип клапана Мембранный, прямой ход (straight way)
Конструкция Моноблочный, двунаправленный
Материал корпуса Чугун GG25 (0.6025), эпоксидное покрытие RAL 5015
Материал диафрагмы EPDM
Тип привода Пневматический с маховиком (AD-V)
Рекомендуемое давление воздуха 4 бара
Рабочая температура от -25°C до +125°C
Фланцевое соединение PN10 / PN16 / Class 150
Стандарт фланцев EN 1092, DIN PN6/PN16, ASME
Стандарт длины DIN 3202, BS 5156
Верхний фланец ISO 5211
Герметичность Полная водонепроницаемость в закрытом состоянии и наружная
Применение Питьевая вода, сточные воды, химические жидкости, опреснение, горнодобывающие шламы, пищевая промышленность

Габаритные размеры и веса (извлечено из каталога)

DN A (DIN 3202) мм A (BS 5156) мм A (ANSI 125/150) мм D (фланец) мм Масса, кг*
15 108 108 130 95 ~3.5
20 117 117 150 105 ~4.2
25 127 127 160 115 ~5.0
32 146 146 180 140 ~6.5
40 159 159 200 150 ~8.0
50 190 190 230 165 ~11.0
65 216 216 290 185 ~15.0
80 254 254 310 200 ~20.0
100 305 305 350 220 ~28.0
125 356 356 400 250 ~40.0
150 406 406 480 285 ~55.0
200 521 521 600 340 ~95.0
250 635 635 650 395 ~145.0
300 749 749 735/750/850 445 ~210.0
350 - - 750 505 ~280.0

Материалы деталей (типовая конструкция)

№ Наименование Материал
1 Корпус Чугун 0.6025 (GG25)
2 Диафрагма EPDM
3 Крышка Чугун 0.6025 (GG25)
4 Шпильки Сталь
5 Гайки и шайбы Чугун 0.6025 (GG25)
6 Компрессор диафрагмы Нержавеющая сталь
7 Гайка Нержавеющая сталь
8 Штифт Нержавеющая сталь
9 Гайка штока Нержавеющая сталь 303
10 Шток Нержавеющая сталь
11 Втулка PTFE
12 Кольцо Нержавеющая сталь 303
13 Смазка Стандартная
14 Маховик Чугун 0.6025 (GG25)
15 Гайка индикатора Нержавеющая сталь
16 Индикатор Нержавеющая сталь
