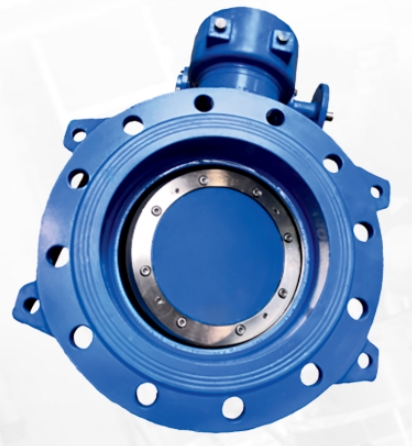

2E3 646F Dn 600 Pn 25 Затвор дисковый с двойным эксцентриситетом двухфланцевый материал корпуса чугун 0,7050, материал диска чугун 0,7050
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01834430
Общее описание серии 2E3 646F
Тип: Затвор дисковый с двойным эксцентриситетом (Double Eccentric/Double Offset), двухфланцевый
Производитель: ABO Valve s.r.o. (Чехия)
Код серии: 2E3 646F
Расшифровка обозначения типа:
- 2E3 — Серия затвора с двойным эксцентриситетом
- 6 — Материал корпуса: чугун 0.7050 (GGG50 / GJS500-7)
- 4 — Материал седла: нержавеющая сталь 1.4301 (SS304)
- 6 — Материал диска: чугун 0.7050 (GGG50 / GJS500-7)
- F — Конструкция: двухфланцевый (Double flanged)
Характеристики 2E3 646F Dn 600 Pn 25
Общие технические характеристики серии:
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 150 – 2000 мм |
| Рабочее давление | PN10, PN16, PN25, PN40 (в зависимости от модели) |
| Рабочая температура | -15°C / +80°C |
| Рабочая среда | Промышленная вода, питьевая вода, сточные воды, слабокоррозионные жидкости |
| Герметичность | Класс A по EN 12266-1 (двусторонняя герметичность) |
| Стандарт проектирования | EN 593 |
| Присоединительная длина | EN 558-1, Серия 14 / ISO 5752, Серия 14 (короткая), Серия 13 (длинная) |
| Фланцевое соединение | EN 1092-2 / DIN 2501 / BS 4504 |
| Верхний фланец | EN ISO 5211 (для установки привода) |
| Испытания на герметичность | EN 12266-1 Class A, ISO 5208 Class A, API 598 |
Материалы основных деталей:
Table
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Чугун 0.7050 (GGG50 / GJS500-7) |
| 1A | Седло корпуса | Нержавеющая сталь 1.4301 (SS304) |
| 2 | Диск | Чугун 0.7050 (GGG50 / GJS500-7) |
| 3 | Уплотнительное кольцо диска | Резина (EPDM/NBR) |
| 4 | Удерживающее кольцо | Нержавеющая сталь 1.4301 / 1.4571 |
| 5 | Болты | Нержавеющая сталь A2 |
| 6 | Винты | Нержавеющая сталь A4 |
| 7 | Верхний вал | Нержавеющая сталь 1.4021 (SS420) / дуплекс 1.4462 |
| 8 | Шпонка | Сталь 1.4021 / дуплекс 1.4462 |
| 9 | Нижний вал | Нержавеющая сталь 1.4021 / дуплекс 1.4462 |
| 10 | Втулка | Бронза 2.0936 |
| 11, 12 | О-кольца | Резина (EPDM/NBR) |
| 13, 14 | Регулировочное кольцо | Дерлин |
| 15, 17 | Крышка | Чугун GGG50 / GGG40 |
| 16 | Болт | Нержавеющая сталь A2-70 |
| 18 | Рым-болт | Сталь A21CWCB |
| 19 | Шпонка | Нержавеющая сталь 1.4021 / дуплекс 1.4462 |
| 20 | Редуктор (при наличии) | Серый чугун GG25 (0.6025) |
| 21 | Шайба | Сталь 1.0037 |
| 22 | Болт | Сталь A2-70 |
Технические характеристики по моделям
DN 150 (150 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN150 PN10 | 10 | 285 | 240 | 212 | 19 | 3 | 210 | 140 | 8-Ø23 | 162,5 | 137 | 193 | 501 | 186 | 247 | 64 | 99 | 86 | 180 | - |
| 2E3 646F DN150 PN16 | 16 | 285 | 240 | 212 | 19 | 3 | 210 | 140 | 8-Ø23 | 162,5 | 137 | 193 | 501 | 186 | 247 | 64 | 99 | 86 | 180 | - |
| 2E3 646F DN150 PN25 | 25 | 300 | 250 | 218 | 20 | 3 | 210 | - | 8-Ø28 | 170 | 178 | 233 | 541 | 208 | 267 | 93,4 | 135 | 115 | 200 | 320 |
| 2E3 646F DN150 PN40 | 40 | 300 | 250 | 218 | 20 | 3 | 210 | - | 8-Ø28 | 170 | 178 | 233 | 541 | 208 | 267 | 93,4 | 135 | 115 | 200 | 320 |
DN 200 (200 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN200 PN10 | 10 | 340 | 295 | 266 | 20 | 3 | 230 | 152 | 8-Ø23 | 175 | 137 | 193 | 526 | 198 | 272 | 64 | 99 | 86 | 196 | - |
| 2E3 646F DN200 PN16 | 16 | 340 | 295 | 266 | 20 | 3 | 230 | 152 | 12-Ø23 | 175 | 137 | 193 | 526 | 198 | 272 | 64 | 99 | 86 | 196 | - |
| 2E3 646F DN200 PN25 | 25 | 340 | 310 | 274 | 22 | 3 | 230 | - | 12-Ø28 | 190 | 178 | 233 | 586 | 221 | 300 | 93,4 | 135 | 115 | 220 | 320 |
| 2E3 646F DN200 PN40 | 40 | 375 | 320 | 284 | 22 | 3 | 230 | - | 12-Ø31 | 192,5 | 178 | 233 | 603 | 229 | 309 | 93,4 | 135 | 115 | 180 | 320 |
DN 250 (250 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN250 PN10 | 10 | 395 | 350 | 319 | 22 | 3 | 250 | 165 | 12-Ø23 | 202,5 | 137 | 193 | 568 | 219 | 293 | 64 | 99 | 86 | 240 | - |
| 2E3 646F DN250 PN16 | 16 | 405 | 355 | 319 | 22 | 3 | 250 | 165 | 12-Ø28 | 207,5 | 178 | 233 | 623 | 230 | 328 | 93,4 | 135 | 115 | 240 | - |
| 2E3 646F DN250 PN25 | 25 | 425 | 370 | 330 | 25 | 3 | 250 | - | 12-Ø31 | 220 | 178 | 233 | 656 | 254 | 337 | 93,4 | 135 | 115 | 260 | 320 |
| 2E3 646F DN250 PN40 | 40 | 450 | 385 | 345 | 25 | 3 | 250 | - | 8-Ø34/4-M30 | 230 | 192 | 283 | 712 | 261 | 369 | 120 | 169 | 138 | 200 | 400 |
DN 300 (300 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN300 PN10 | 10 | 445 | 400 | 370 | 24,5 | 4 | 270 | 178 | 12-Ø23 | 227,5 | 178 | 233 | 670 | 254 | 351 | 93,4 | 135 | 115 | 260 | - |
| 2E3 646F DN300 PN16 | 16 | 460 | 410 | 370 | 24,5 | 4 | 270 | 178 | 12-28 | 235 | 178 | 233 | 670 | 254 | 351 | 93,4 | 135 | 115 | 275 | - |
| 2E3 646F DN300 PN25 | 25 | 485 | 430 | 389 | 28 | 4 | 270 | - | 16-Ø31 | 250 | 192 | 283 | 757 | 298 | 377 | 120 | 169 | 138 | 300 | 400 |
| 2E3 646F DN300 PN40 | 40 | 515 | 450 | 409 | 28 | 4 | 270 | - | 12-Ø34/4-M30 | 262,5 | 317 | 378 | 795 | 305 | 408 | 120 | 186 | 138 | 240 | 400 |
DN 350 (350 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN350 PN10 | 10 | 505 | 460 | 429 | 24,5 | 4 | 290 | 190 | 16-Ø23 | 257,5 | 178 | 233 | 720 | 279 | 376 | 93,4 | 135 | 115 | 280 | - |
| 2E3 646F DN350 PN16 | 16 | 520 | 470 | 429 | 26,5 | 4 | 290 | 190 | 16-Ø28 | 265 | 192 | 283 | 784 | 295 | 407 | 120 | 169 | 138 | 290 | - |
| 2E3 646F DN350 PN25 | 25 | 555 | 490 | 448 | 30 | 4 | 290 | - | 16-Ø34 | 285 | 317 | 378 | 830 | 318 | 430 | 120 | 186 | 138 | 320 | 400 |
| 2E3 646F DN350 PN40 | 40 | 580 | 510 | 465 | 30 | 4 | 290 | - | 12-Ø37/4-M33 | 295 | 315 | 376 | 904 | 360 | 455 | 148 | 214 | 166 | 320 | 400 |
DN 400 (400 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN400 PN10 | 10 | 565 | 515 | 480 | 24,5 | 4 | 310 | 216 | 16-Ø28 | 287,5 | 192 | 283 | 834 | 320 | 432 | 120 | 169 | 138 | 310 | - |
| 2E3 646F DN400 PN16 | 16 | 580 | 525 | 480 | 28 | 4 | 310 | 216 | 16-Ø31 | 295 | 192 | 283 | 853 | 334 | 437 | 120 | 169 | 138 | 310 | - |
| 2E3 646F DN400 PN25 | 25 | 620 | 530 | 503 | 32 | 4 | 310 | - | 16-Ø37 | 315 | 315 | 376 | 945 | 370 | 486 | 148 | 214 | 166 | 350 | 400 |
| 2E3 646F DN400 PN40 | 40 | 660 | 585 | 535 | 32 | 4 | 310 | - | 12-Ø41/4-M36 | 335 | 315 | 376 | 1001 | 407 | 505 | 148 | 214 | 166 | 320 | 400 |
DN 450 (450 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN450 PN10 | 10 | 615 | 565 | 530 | 25,5 | 4 | 330 | 222 | 20-Ø28 | 312,5 | 192 | 283 | 903 | 359 | 462 | 120 | 169 | 138 | 340 | - |
| 2E3 646F DN450 PN16 | 16 | 640 | 585 | 548 | 30 | 4 | 330 | 222 | 20-Ø31 | 325 | 317 | 378 | 938 | 368 | 488 | 120 | 186 | 138 | 360 | - |
| 2E3 646F DN450 PN25 | 25 | 670 | 600 | 548 | 34,5 | 4 | 330 | - | 20-Ø37 | 340 | 315 | 376 | 991 | 406 | 496 | 148 | 214 | 166 | 370 | 400 |
| 2E3 646F DN450 PN40 | 40 | 685 | 610 | 560 | 34,5 | 4 | 330 | - | 16-Ø41/4-M36 | 347,5 | 346 | 407 | 1067 | 429 | 533 | 185 | 265 | 196 | 360 | 400 |
DN 500 (500 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN500 PN10 | 10 | 670 | 620 | 582 | 26,5 | 4 | 350 | 229 | 20-Ø28 | 340 | 317 | 378 | 988 | 393 | 513 | 120 | 186 | 138 | 370 | - |
| 2E3 646F DN500 PN16 | 16 | 715 | 650 | 609 | 31,5 | 4 | 350 | 229 | 20-Ø34 | 362,5 | 315 | 376 | 1019 | 400 | 530 | 148 | 214 | 166 | 470 | - |
| 2E3 646F DN500 PN25 | 25 | 730 | 660 | 609 | 37 | 4 | 350 | - | 20-Ø37 | 370 | 346 | 407 | 1112 | 453 | 554 | 185 | 265 | 196 | 410 | 400 |
| 2E3 646F DN500 PN40 | 40 | 755 | 670 | 615 | 37 | 4 | 350 | - | 16-Ø44/4-M39 | 382,5 | 346 | 407 | 1180 | 477 | 598 | 185 | 265 | 196 | 450 | 400 |
DN 600 (600 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN600 PN10 | 10 | 780 | 725 | 682 | 30 | 5 | 390 | 267 | 20-Ø31 | 395 | 315 | 376 | 1119 | 450 | 580 | 148 | 214 | 166 | 430 | - |
| 2E3 646F DN600 PN16 | 16 | 840 | 770 | 720 | 36 | 5 | 390 | 267 | 20-Ø37 | 425 | 315 | 376 | 1117 | 480 | 548 | 148 | 214 | 166 | 395 | - |
| 2E3 646F DN600 PN25 | 25 | 845 | 770 | 720 | 42 | 5 | 390 | - | 20-Ø41 | 427,5 | 346 | 407 | 1235 | 495 | 631 | 185 | 265 | 196 | 470 | 400 |
| 2E3 646F DN600 PN40 | 40 | 890 | 795 | 735 | 42 | 5 | 390 | - | 16-Ø50/4-M45 | 450 | 390 | 451 | 1363 | 555 | 683 | 230 | 333 | 232 | 500 | 400 |
DN 700 (700 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN700 PN10 | 10 | 895 | 840 | 794 | 32,5 | 5 | 430 | 292 | 24-Ø31 | 452,5 | 315 | 376 | 1217 | 530 | 598 | 148 | 214 | 166 | 480 | - |
| 2E3 646F DN700 PN16 | 16 | 910 | 840 | 794 | 39,5 | 5 | 430 | 292 | 24-Ø37 | 460 | 346 | 407 | 1308 | 563 | 640 | 185 | 265 | 196 | 480 | - |
| 2E3 646F DN700 PN25 | 25 | 960 | 875 | 820 | 46,5 | 5 | 430 | - | 24-Ø44 | 485 | 390 | 451 | 1398 | 569 | 704 | 230 | 333 | 232 | 530 | 400 |
| 2E3 646F DN700 PN40 | 40 | 995 | 900 | 840 | 46,5 | 5 | 430 | - | 20-Ø48/4-M45 | 505 | 507 | 568 | 1625 | 666 | 795 | 315 | 453 | 327 | 560 | 400 |
DN 800 (800 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN800 PN10 | 10 | 1015 | 950 | 901 | 35 | 5 | 470 | 318 | 24-Ø34 | 512,5 | 346 | 407 | 1410 | 614 | 691 | 185 | 265 | 196 | 560 | - |
| 2E3 646F DN800 PN16 | 16 | 1025 | 950 | 901 | 43 | 5 | 470 | 318 | 24-Ø41 | 517,5 | 346 | 407 | 1426 | 623 | 698 | 185 | 265 | 196 | 560 | - |
| 2E3 646F DN800 PN25 | 25 | 1085 | 990 | 928 | 51 | 5 | 470 | - | 24-Ø50 | 547,5 | 390 | 451 | 1571 | 646 | 800 | 230 | 333 | 232 | 600 | 400 |
| 2E3 646F DN800 PN40 | 40 | 1140 | 1030 | 960 | 51 | 5 | 470 | - | 20-Ø56/4-M52 | 575 | 507 | 568 | 1696 | 664 | 868 | 315 | 453 | 327 | 630 | 400 |
DN 900 (900 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN900 PN10 | 10 | 1115 | 1050 | 1001 | 37,5 | 5 | 510 | 330 | 28-Ø34 | 562,5 | 346 | 407 | 1530 | 675 | 750 | 185 | 265 | 196 | 615 | - |
| 2E3 646F DN900 PN16 | 16 | 1125 | 1050 | 1001 | 46,5 | 5 | 510 | 330 | 28-Ø41 | 567,5 | 390 | 451 | 1612 | 698 | 789 | 230 | 265 | 232 | 618 | - |
| 2E3 646F DN900 PN25 | 25 | 1185 | 1090 | 1028 | 45,5 | 5 | 510 | - | 28-Ø50 | 597,5 | 451 | 512 | 1669 | 695 | 849 | 230 | 368 | 232 | 655 | 400 |
| 2E3 646F DN900 PN40 | 40 | 1250 | 1140 | 1070 | 45,5 | 5 | 510 | - | 24-Ø56/4-M52 | 635 | 507 | 568 | 1904 | 785 | 955 | 315 | 453 | 327 | 690 | 400 |
DN 1000 (1000 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1000 PN10 | 10 | 1230 | 1160 | 1112 | 40 | 5 | 550 | 410 | 28-Ø37 | 620 | 390 | 451 | 1712 | 748 | 839 | 230 | 333 | 232 | 670 | - |
| 2E3 646F DN1000 PN16 | 16 | 1255 | 1170 | 1112 | 50 | 5 | 550 | 410 | 28-Ø44 | 635,5 | 451 | 512 | 1773 | 766 | 882 | 230 | 333 | 232 | 600 | - |
| 2E3 646F DN1000 PN25 | 25 | 1320 | 1210 | 1140 | 60 | 5 | 550 | - | 24-Ø57/4-M52 | 665 | 507 | 568 | 1923 | 779 | 980 | 315 | 453 | 327 | 730 | 400 |
| 2E3 646F DN1000 PN40 | 40 | 1360 | 1250 | 1180 | 60 | 5 | 550 | - | 24-Ø56/4-M52 | 690 | 599 | 660 | 2039 | 837 | 989 | 412 | 613 | 408 | 740 | 400 |
DN 1200 (1200 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1200 PN10 | 10 | 1455 | 1380 | 1328 | 45 | 5 | 630 | 470 | 32-Ø41 | 732,5 | 451 | 512 | 1971 | 865 | 981 | 230 | 368 | 232 | 800 | - |
| 2E3 646F DN1200 PN16 | 16 | 1485 | 1390 | 1328 | 57 | 5 | 630 | 470 | 32-Ø50 | 737,5 | 507 | 568 | 2112 | 910,5 | 1038 | 315 | 368 | 327 | 800 | - |
| 2E3 646F DN1200 PN25 | 25 | 1530 | 1420 | 1350 | 69 | 5 | 630 | - | 32-Ø57 | 770 | 599 | 660 | 2252 | 903 | 1136 | 412 | 613 | 408 | 840 | 400 |
| 2E3 646F DN1200 PN40 | 40 | 1575 | 1460 | 1380 | 69 | 5 | 630 | - | 24-Ø62/8-M56 | 792,5 | 777 | 838 | 2595 | 1077 | 1279 | 495 | 725 | 485 | 860 | 600 |
DN 1400 (1400 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1400 PN10 | 10 | 1675 | 1590 | 1530 | 46 | 5 | 710 | 530 | 36-Ø44 | 842,5 | 507 | 568 | 2313 | 1011 | 1138 | 315 | 453 | 327 | 920 | - |
| 2E3 646F DN1400 PN16 | 16 | 1685 | 1590 | 1530 | 60 | 5 | 710 | 530 | 36-Ø50 | 847,5 | 599 | 660 | 2529 | 1063 | 1253 | 412 | 453 | 408 | 920 | - |
| 2E3 646F DN1400 PN25 | 25 | 1755 | 1640 | 1560 | 74 | 5 | 710 | - | 36-Ø62 | 882,5 | 599 | 660 | 2516 | 1041 | 1262 | 412 | 613 | 408 | 970 | 400 |
| 2E3 646F DN1400 PN40 | 40 | 1795 | 1680 | 1600 | 74 | 5 | 710 | - | 28-Ø62/8-M56 | 902,5 | 777 | 838 | 2839 | 1200 | 1400 | 495 | 725 | 485 | 1000 | 600 |
DN 1500 (1500 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1500 PN10 | 10 | 1785 | 1700 | 1640 | 48 | 5 | 750 | 565 | 36-Ø44 | 897,5 | 507 | 568 | 2489 | 1112 | 1213 | 315 | 453 | 327 | 980 | - |
| 2E3 646F DN1500 PN16 | 16 | 1820 | 1710 | 1640 | 62,5 | 5 | 750 | 565 | 36-Ø57 | 915 | 599 | 660 | 2633 | 1120 | 1300 | 412 | 453 | 408 | 1000 | - |
| 2E3 646F DN1500 PN25 | 25 | 1865 | 1750 | 1678 | 77,5 | 5 | 750 | - | 36-Ø62 | 937,5 | 599 | 660 | 2651 | 1130 | 1308 | 412 | 613 | 408 | 1030 | 400 |
| 2E3 646F DN1500 PN40 | 40 | 1925 | 1800 | 1715 | 77,5 | 5 | 750 | - | 28-Ø70/8-M64 | 967,5 | 777 | 838 | 3041 | 1305 | 1497 | 495 | 725 | 485 | 1060 | 600 |
DN 1600 (1600 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1600 PN10 | 10 | 1915 | 1820 | 1750 | 49 | 5 | 790 | 600 | 40-Ø50 | 962,5 | 507 | 568 | 2588 | 1161 | 1263 | 315 | 453 | 327 | 1050 | - |
| 2E3 646F DN1600 PN16 | 16 | 1930 | 1820 | 1750 | 65 | 5 | 790 | 600 | 36-Ø57/4-M52 | 970 | 599 | 660 | 2754 | 1172 | 1369 | 412 | 453 | 408 | 1060 | - |
| 2E3 646F DN1600 PN25 | 25 | 1975 | 1860 | 1780 | 81 | 5 | 790 | - | 36-Ø62/4-M56 | 992,5 | 777 | 838 | 2852 | 1208 | 1405 | 495 | 725 | 485 | 1080 | 600 |
| 2E3 646F DN1600 PN40 | 40 | 2025 | 1900 | 1815 | 81 | 5 | 790 | - | 32-Ø70/8-M64 | 1018 | 958 | - | 3252 | 1410 | 1520 | 560 | 820 | 566 | 1110 | - |
DN 1800 (1800 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN1800 PN10 | 10 | 2115 | 2020 | 1950 | 52 | 5 | 870 | 670 | 44-Ø50 | 1063 | 599 | 660 | 3038 | 1324 | 1501 | 412 | 613 | 408 | 1162 | - |
| 2E3 646F DN1800 PN16 | 16 | 2130 | 2020 | 1950 | 70 | 5 | 870 | 670 | 36-Ø57/8-M52 | 1070 | 777 | 838 | 3257 | 1416 | 1602 | 495 | 613 | 485 | 1170 | - |
| 2E3 646F DN1800 PN25 | 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 2E3 646F DN1800 PN40 | 40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
DN 2000 (2000 мм)
| Модель | PN | D1 (мм) | D2 (мм) | D3 (мм) | B (мм) | f (мм) | L Серия 14 (мм) | L Серия 13 (мм) | n-d | H1 (мм) | H2 (мм) | H3 (мм) | E1 (мм) | E2 (мм) | E3 (мм) | E4 (мм) | E5 (мм) | E6 (мм) | L1 (мм) | D4 (мм) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 646F DN2000 PN10 | 10 | 2325 | 2230 | 2150 | 55 | 5 | 950 | 760 | 48-Ø50 | 116 | 599 | 660 | 3255 | 1436 | 1606 | 412 | 613 | 408 | 1270 | - | |
| 2E3 646F DN2000 PN16 | 16 | 2345 | 2230 | 2150 | 75 | 5 | 950 | 760 | 48-Ø62 | 1178 | 777 | 838 | 3523 | 1583 | 1701 | 495 | 613 | 485 | 1290 | - | |
| 2E3 646F DN2000 PN25 | 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 2E3 646F DN2000 PN40 | 40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Обозначения размеров:
| Обозначение | Описание |
|---|---|
| D1 | Наружный диаметр фланца |
| D2 | Диаметр расположения болтов |
| D3 | Диаметр приварного выступа (под фланец) |
| D4 | Диаметр вала (для больших размеров с редуктором) |
| B | Толщина фланца |
| f | Высота выступа под фланец |
| L | Присоединительная длина (между фланцами) |
| L1 | Длина вала под привод |
| n-d | Количество и диаметр отверстий под болты |
| H1 | Высота от оси трубопровода до верха корпуса |
| H2 | Высота от оси трубопровода до верха редуктора |
| H3 | Общая высота с редуктором |
| E1-E6 | Габаритные размеры для монтажа привода |
Варианты приводов:
- Ручной редуктор с маховиком — чугунный корпус, степень защиты IP67, возможность установки замка
- Пневматические приводы — одностороннего или двустороннего действия
- Электроприводы — поворотные, для напряжений 24В, 230В, 400В (производители AUMA, Regada, Valpes)
Обращение в ГК "Новые технологии"
Представительства в России, Армении, Белоруссии, Казахстане, Киргизии, Таджикистане, Узбекистане и других странах мира. Доставка в любой город.
Документы по 2E3 646F Dn 600 Pn 25
Узнайте больше про затворы.
-
Рекомендованные цены на продукцию -
Опросный лист на продукцию
О компании
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
-
НАИЛУЧШАЯ ПРОДУКЦИЯ
Тесное сотрудничество с партнерами, для получения информации о потребностях клиентов, позволяет предложить наилучшую продукцию и техническую консультацию. -
ОБУЧЕНИЕ СПЕЦИАЛИСТОВ
Программа обучения для партнеров позволяет ознакомиться с продуктами теоретически и практически, с их применением в разных рабочих условиях и т.д. -
ПРОВЕРЕННЫЕ ПОСТАВЩИКИ
Сотрудничество с предварительно проверенными поставщиками с целью минимизировать затраты и одновременно улучшать качество выпускаемой продукции.
Все товары
Группа «Новые Технологии» предлагает к ознакомлению продукцию: затворы дисковые, с эксцентриситетом, обратные, шиберные, шаровые краны, обратные шаровые клапаны, фильтры, приводы, ремонтные муфты и др.
-
Дисковые затворысерии 600, 900, GAS и др. -
Затворы с эксцентриситетомсерии 2E-5, 2E-4, 3E и др. -
Обратные затворыSEPARFEU, 700, 800C, 800F и др. -
Ремонтные муфтыOMU, OJ, OD и др. -
Шиберные затворысерии 200, 300 и др. -
Шаровые кранысерии IDROSFER и др. -
Обратные шаровые клапаныART. 16, 16R, 17, 18 и др. -
ФильтрыDN 80 - 150, PN 16, 40, FRI-16 и др. -
ПриводыGTK, GTW, GTX, REGADA и др.
ГК НОВЫЕ ТЕХНОЛОГИИ
По вопросам продаж и поддержки обращайтесь г.
Обратитесь к нам или региональному дилеру для получения более подробной информации о сертификатах, характеристиках, отзывах, стоимости, наличии на складе и сроках поставки оборудования .
Мы гарантируем ответ в течение 8 рабочих часов
Напишите ваше сообщение
Операторы онлайн!
-
029 - Громова МаринаЗдравствуйте! Я могу вам чем-то помочь?
Оператор набирает сообщение
Здравствуйте! Какая продукция Вас интересует?
- (727)345-47-04
- (3955)60-70-56
- (8182)63-90-72
- (8512)99-46-04
- (3852)73-04-60
- (4722)40-23-64
- (4162)22-76-07
- (4832)59-03-52
- (423)249-28-31
- (8672)28-90-48
- (4922)49-43-18
- (844)278-03-48
- (8172)26-41-59
- (473)204-51-73
- (343)384-55-89
- (4932)77-34-06
- (3412)26-03-58
- (395)279-98-46
- (843)206-01-48
- (4012)72-03-81
- (4842)92-23-67
- (3842)65-04-62
- (8332)68-02-04
- (4966)23-41-49
- (4942)77-07-48
- (861)203-40-90
- (391)204-63-61
- (3522)50-90-47
- (4712)77-13-04
- (4742)52-20-81
- (3519)55-03-13
- (375)257-127-884
- (495)268-04-70
- (8152)59-64-93
- (8552)20-53-41
- (831)429-08-12
- (3843)20-46-81
- (383)227-86-73
- (3496)41-32-12
- (3812)21-46-40
- (4862)44-53-42
- (3532)37-68-04
- (8412)22-31-16
- (342)205-81-47
- (8142)55-98-37
- (8112)59-10-37
- (863)308-18-15
- (4912)46-61-64
- (846)206-03-16
- (812)309-46-40
- (8342)22-96-24
- (845)249-38-78
- (8692)22-31-93
- (3652)67-13-56
- (4812)29-41-54
- (862)225-72-31
- (8652)20-65-13
- (3462)77-98-35
- (8212)25-95-17
- (4752)50-40-97
- (998)71-205-18-59
- (4822)63-31-35
- (8482)63-91-07
- (3822)98-41-53
- (4872)33-79-87
- (3452)66-21-18
- (3012)59-97-51
- (8422)24-23-59
- (347)229-48-12
- (4212)92-98-04
- (8352)28-53-07
- (351)202-03-61
- (8202)49-02-64
- (3022)38-34-83
- (4112)23-90-97
- (4852)69-52-93
Выберите город
Задайте вопрос прямо сейчас:
