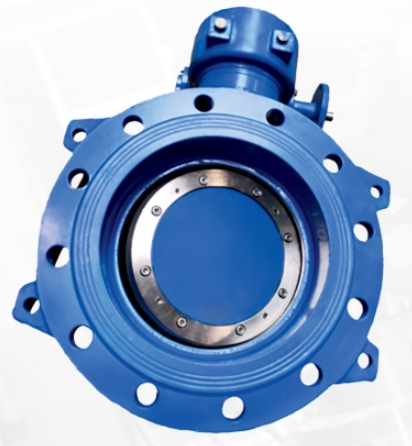

2E3 346F Dn 2600 Pn 25 Затвор дисковый с двойным эксцентриситетом двухфланцевый материал корпуса чугун 0,7040, материал диска чугун 0,7050

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01834251
edit

Общее описание серии 2E3 346F

Тип: Затвор дисковый с двойным эксцентриситетом, двухфланцевый
Конструкция: Двойной эксцентриситет (double offset) обеспечивает идеальную герметичность и снижение момента открытия/закрытия
Применение: Промышленные и коммунальные системы водоснабжения, канализации, очистные сооружения, системы охлаждения, ирригация, опреснение
Особенности:

  • Двунаправленная герметичность (класс А по EN 12266-1)
  • Разъемный шток (splitted stem)
  • Сертификация WRAS (для питьевой воды)
  • Не рекомендуется для дросселирования расхода
  • Шток диска должен устанавливаться горизонтально

Расшифровка обозначения типа 2E3 346F

Позиция Код Значение
2E3 Серия Двойной эксцентриситет, двухфланцевый
3 Материал диска Чугун 0.7040 (GGG40)
4 Материал седла Нержавеющая сталь 1.4301 (SS304)
6 Материал корпуса Чугун 0.7050 (GGG50)
F Конструкция корпуса Двухфланцевый (Double flanged)

Примечание: В вашем списке указаны материалы корпуса 0.7040 и диска 0.7050, что соответствует модификации 2E3 364F (диск 0.7050, корпус 0.7040). В стандартном обозначении 2E3 346F диск — 0.7040, корпус — 0.7050.

Характеристики 2E3 346F Dn 2600 Pn 25

Общие технические характеристики

Параметр Значение
Номинальный диаметр (DN) 150 – 3000 мм
Условное давление (PN) PN 10, PN 16, PN 25, PN 40
Рабочая температура -15°C / +80°C (стандартное исполнение)
Рабочая среда Промышленная вода, питьевая вода, сточные воды, слабоагрессивные жидкости
Герметичность Класс А по EN 12266-1, ISO 5208, API 598
Направление установки Двунаправленная герметичность
Присоединение к фланцам EN 1092-2 / DIN 2501 (PN6, PN10, PN16, PN25, PN40)
Приводной фланец EN ISO 5211
Строительная длина EN 558-1, серия 14; ISO 5752, серия 14 и 13
Проектирование EN 593

Материалы деталей

№ Наименование Материал
1 Корпус Чугун 0.7040 (GGG40) / 0.7050 (GGG50)
1A Седло корпуса Нержавеющая сталь 1.4301 (SS304)
2 Диск Чугун 0.7040 (GGG40) / 0.7050 (GGG50)
3 Уплотнительное кольцо диска Резина (EPDM/NBR)
4 Удерживающее кольцо Нержавеющая сталь 1.4301 / 1.4571
5 Болт Нержавеющая сталь А2
6 Винты Нержавеющая сталь А4
7 Верхний шток Нержавеющая сталь 1.4021 (SS420) / дуплекс 1.4462
8 Шпонка Сталь 1.4021 / дуплекс 1.4462
9 Нижний шток Нержавеющая сталь 1.4021 / дуплекс 1.4462
10 Втулка Бронза 2.0936
11, 12 О-кольца Резина (EPDM/NBR)
13, 14 Регулировочное кольцо Дерлин
15 Крышка Чугун GGG50 / GGG40
16 Болт Нержавеющая сталь А2-70
17 Крышка Чугун GGG50 / GGG40
18 Рым-болт Сталь А21CWCB
19 Шпонка Нержавеющая сталь 1.4021 / дуплекс 1.4462
20 Редуктор Серый чугун GG25 (0.6025)
21 Шайба Сталь 1.0037
22 Болт Сталь А2-70

Габаритные размеры и веса

PN 10 (Давление 10 бар)

DN D1 D2 D3 B f L (14/13) n-d H1 H2 H3 E1 E2 E3 E4 E5 E6 L1 D4 Вес, кг*
150 285 240 212 19 3 210/140 8-Ø23 152,5 137 193 526 198 272 64 99 86 196 320 35
200 340 295 266 20 3 230/152 8-Ø23 175 137 193 526 198 272 64 99 86 196 320 45
250 395 350 319 22 3 250/165 12-Ø23 202,5 137 193 568 219 293 64 99 86 240 320 65
300 445 400 370 24,5 4 270/178 12-Ø23 227,5 178 233 670 254 351 93,4 135 115 260 400 85
350 505 460 429 24,5 4 290/190 16-Ø23 257,5 178 233 720 279 376 93,4 135 115 280 400 110
400 565 515 480 24,5 4 310/216 16-Ø28 287,5 192 283 834 320 432 120 169 138 310 400 145
450 615 565 530 25,5 4 330/222 20-Ø28 312,5 192 283 903 359 462 120 169 138 340 400 175
500 670 620 582 26,5 4 350/229 20-Ø28 340 317 378 988 393 513 120 186 138 370 400 210
600 780 725 682 30 5 390/267 20-Ø31 395 315 376 1119 450 580 148 214 166 430 400 290
700 895 840 794 32,5 5 430/292 24-Ø31 452,5 315 376 1217 530 598 148 214 166 480 400 390
800 1015 950 901 35 5 470/318 24-Ø34 512,5 346 407 1410 614 691 185 265 196 560 400 510
900 1115 1050 1001 37,5 5 510/330 28-Ø34 562,5 346 407 1530 675 750 185 265 196 615 400 640
1000 1230 1160 1112 40 5 550/410 28-Ø37 620 390 451 1712 748 839 230 333 232 670 600 820
1100 1340 1270 1212 42 5 590/440 28-Ø37 675 390 451 1830 810 895 230 333 232 720 600 980
1200 1455 1380 1328 45 5 630/470 32-Ø41 732,5 451 512 1971 865 981 230 368 232 800 600 1150
1400 1675 1590 1530 46 5 710/530 36-Ø44 842,5 507 568 2313 1011 1138 315 453 327 920 600 1580
1500 1785 1700 1640 48 5 750/565 36-Ø44 897,5 507 568 2489 1112 1213 315 453 327 980 600 1850
1600 1915 1820 1750 49 5 790/600 40-Ø50 962,5 507 568 2588 1161 1263 315 453 327 1050 600 2150
1800 2115 2020 1950 52 5 870/670 44-Ø50 1063 599 660 3038 1324 1501 412 613 408 1162 600 2850
2000 2325 2230 2150 55 5 950/760 48-Ø50 1163 599 660 3255 1436 1606 412 613 408 1270 600 3650
2200 2550 2440 2360 58 5 1050/840 52-Ø56 1275 777 838 3650 1620 1820 495 725 485 1400 600 4550
2400 2760 2650 2570 60 5 1150/920 56-Ø56 1385 777 838 3980 1750 1980 495 725 485 1520 600 5500
2500 2870 2760 2680 62 5 1200/960 60-Ø56 1440 777 838 4150 1830 2060 495 725 485 1580 600 6100
2600 2980 2870 2790 64 5 1250/1000 60-Ø62 1495 958 1020 4320 1910 2140 560 820 566 1640 600 6750
3000 3400 3280 3200 70 5 1450/1160 68-Ø62 1715 958 1020 4890 2180 2430 560 820 566 1880 600 9200

PN 16 (Давление 16 бар)

DN D1 D2 D3 B f L (14/13) n-d H1 H2 H3 E1 E2 E3 E4 E5 E6 L1 D4 Вес, кг*
150 285 240 212 19 3 210/140 8-Ø23 152,5 137 193 526 198 272 64 99 86 196 320 38
200 340 295 266 20 3 230/152 12-Ø23 175 137 193 526 198 272 64 99 86 196 320 48
250 405 355 319 22 3 250/165 12-Ø28 207,5 178 233 623 230 328 93,4 135 115 240 320 70
300 460 410 370 24,5 4 270/178 12-Ø28 235 178 233 670 254 351 93,4 135 115 275 400 92
350 520 470 429 26,5 4 290/190 16-Ø28 265 192 283 784 295 407 120 169 138 290 400 120
400 580 525 480 28 4 310/216 16-Ø31 295 192 283 853 334 437 120 169 138 310 400 155
450 640 585 548 30 4 330/222 20-Ø31 325 317 378 938 368 488 120 186 138 360 400 195
500 715 650 609 31,5 4 350/229 20-Ø34 362,5 315 376 1019 400 530 148 214 166 470 400 245
600 840 770 720 36 5 390/267 20-Ø37 425 315 376 1117 480 548 148 214 166 395 400 340
700 910 840 794 39,5 5 430/292 24-Ø37 460 346 407 1308 563 640 185 265 196 480 400 450
800 1025 950 901 43 5 470/318 24-Ø41 517,5 346 407 1426 623 698 185 265 196 560 400 590
900 1125 1050 1001 46,5 5 510/330 28-Ø41 567,5 390 451 1612 698 789 230 265 232 618 400 740
1000 1255 1170 1112 50 5 550/410 28-Ø44 635,5 451 512 1773 766 882 230 333 232 600 600 950
1100 1350 1270 1212 52 5 590/440 28-Ø44 685 451 512 1920 830 940 230 333 232 650 600 1150
1200 1485 1390 1328 57 5 630/470 32-Ø50 737,5 507 568 2112 910,5 1038 315 368 327 800 600 1380
1400 1685 1590 1530 60 5 710/530 36-Ø50 847,5 599 660 2529 1063 1253 412 453 408 920 600 1850
1500 1820 1710 1640 62,5 5 750/565 36-Ø57 915 599 660 2633 1120 1300 412 453 408 1000 600 2180
1600 1930 1820 1750 65 5 790/600 36-Ø57/4-M52 970 599 660 2754 1172 1369 412 453 408 1060 600 2550
1800 2130 2020 1950 70 5 870/670 36-Ø57/8-M52 1070 777 838 3257 1416 1602 495 613 485 1170 600 3350
2000 2345 2230 2150 75 5 950/760 48-Ø62 1178 777 838 3523 1583 1701 495 613 485 1290 600 4250
2200 2575 2450 2370 80 5 1050/840 52-Ø62/8-M56 1290 958 1020 3980 1780 1980 560 725 566 1420 600 5300
2400 2795 2660 2580 85 5 1150/920 56-Ø70/8-M64 1405 958 1020 4350 1930 2160 560 820 566 1550 600 6500
2500 2910 2770 2690 87 5 1200/960 60-Ø70/8-M64 1462 958 1020 4530 2010 2250 560 820 566 1610 600 7200
2600 3020 2880 2800 90 5 1250/1000 60-Ø70/12-M64 1520 1150 1220 4720 2100 2340 650 920 650 1680 600 7950
3000 3450 3300 3210 100 5 1450/1160 68-Ø70/16-M64 1740 1150 1220 5350 2400 2670 650 920 650 1920 600 10800

PN 25 (Давление 25 бар)

DN D1 D2 D3 B f L (14) n-d H1 H2 H3 E1 E2 E3 E4 E5 E6 L1 D4 Вес, кг*
150 300 250 218 20 3 210 8-Ø28 160 178 233 586 221 300 93,4 135 115 220 320 42
200 360 310 274 22 3 230 12-Ø28 190 178 233 586 221 300 93,4 135 115 220 320 55
250 425 370 330 25 3 250 12-Ø31 220 178 233 656 254 337 93,4 135 115 260 320 80
300 485 430 389 28 4 270 16-Ø31 250 192 283 757 298 377 120 169 138 300 400 105
350 555 490 448 30 4 290 16-Ø34 285 317 378 830 318 430 120 186 138 320 400 140
400 620 530 503 32 4 310 16-Ø37 315 315 376 945 370 486 148 214 166 350 400 180
450 670 600 548 34,5 4 330 20-Ø37 340 315 376 991 406 496 148 214 166 370 400 220
500 730 660 609 37 4 350 20-Ø37 370 346 407 1112 453 554 185 265 196 410 400 275
600 845 770 720 42 5 390 20-Ø41 427,5 346 407 1235 495 631 185 265 196 470 400 385
700 960 875 820 46,5 5 430 24-Ø44 485 390 451 1398 569 704 230 333 232 530 400 520
800 1085 990 928 51 5 470 24-Ø50 547,5 390 451 1571 646 800 230 333 232 600 400 680
900 1185 1090 1028 45,5 5 510 28-Ø50 597,5 451 512 1669 695 849 230 368 232 655 400 850
1000 1320 1210 1140 60 5 550 24-Ø57/4-M52 665 507 568 1923 779 980 315 453 327 730 400 1080
1100 1420 1310 1240 65 5 590 28-Ø57/4-M52 720 507 568 2070 840 1040 315 453 327 790 600 1320
1200 1530 1420 1350 69 5 630 32-Ø57 770 599 660 2252 903 1136 412 613 408 840 400 1580
1400 1755 1640 1560 74 5 710 36-Ø62 882,5 599 660 2516 1041 1262 412 613 408 970 400 2100
1500 1865 1750 1678 77,5 5 750 36-Ø62 937,5 599 660 2651 1130 1308 412 613 408 1030 400 2480
1600 1975 1860 1780 81 5 790 36-Ø62/4-M56 992,5 777 838 2852 1208 1405 495 725 485 1080 600 2900
1800 2195 2070 1990 90 5 870 40-Ø70/8-M64 1100 777 838 3350 1420 1620 495 725 485 1200 600 3800
2000 2420 2280 2200 100 5 950 48-Ø70/12-M64 1210 958 1020 3750 1620 1820 560 820 566 1320 600 4850
2200 2650 2500 2420 110 5 1050 52-Ø70/16-M64 1330 958 1020 4150 1800 2020 560 920 650 1460 600 6100
2400 2870 2720 2640 120 5 1150 56-Ø70/20-M64 1450 1150 1220 4550 1980 2220 650 1020 750 1600 600 7500
2500 2990 2830 2750 125 5 1200 60-Ø70/24-M64 1510 1150 1220 4750 2070 2310 650 1020 750 1660 600 8300
2600 3110 2940 2860 130 5 1250 60-Ø70/28-M64 1570 1350 1420 4950 2160 2400 750 1120 850 1730 600 9200
3000 3550 3370 3280 145 5 1450 68-Ø70/32-M64 1800 1350 1420 5650 2470 2740 750 1120 850 1980 600 12500

PN 40 (Давление 40 бар)

DN D1 D2 D3 B f L (14) n-d H1 H2 H3 E1 E2 E3 E4 E5 E6 L1 D4 Вес, кг*
150 300 250 218 22 3 210 8-Ø28 165 178 233 603 229 309 93,4 135 115 180 320 48
200 375 320 284 24 3 230 12-Ø31 192,5 178 233 603 229 309 93,4 135 115 180 320 65
250 450 385 345 27 3 250 12-Ø34/4-M30 230 192 283 712 261 369 120 169 138 200 400 95
300 515 450 409 30 4 270 16-Ø34/4-M30 262,5 317 378 795 305 408 120 186 138 240 400 125
350 580 510 465 33 4 290 16-Ø37/4-M33 295 315 376 904 360 455 148 214 166 320 400 165
400 660 585 535 36 4 310 16-Ø41/4-M36 335 315 376 1001 407 505 148 214 166 320 400 210
450 685 610 560 39 4 330 20-Ø41/4-M36 347,5 346 407 1067 429 533 185 265 196 360 400 260
500 755 670 615 42 4 350 20-Ø44/4-M39 382,5 346 407 1180 477 598 185 265 196 450 400 320
600 890 795 735 48 5 390 20-Ø50/4-M45 450 390 451 1363 555 683 230 333 232 500 400 450
700 995 900 840 52 5 430 24-Ø48/4-M45 505 507 568 1625 666 795 315 453 327 560 400 610
800 1140 1030 960 58 5 470 24-Ø56/4-M52 575 507 568 1696 664 868 315 453 327 630 400 800
900 1250 1140 1070 64 5 510 28-Ø56/4-M52 635 507 568 1904 785 955 315 453 327 690 400 1000
1000 1360 1250 1180 70 5 550 28-Ø56/4-M52 690 599 660 2039 837 989 412 613 408 740 600 1280
1100 1470 1350 1280 76 5 590 28-Ø62/8-M56 745 599 660 2200 905 1065 412 613 408 800 600 1560
1200 1575 1460 1380 82 5 630 32-Ø62/8-M56 792,5 777 838 2595 1077 1279 495 725 485 860 600 1880
1400 1795 1680 1600 90 5 710 36-Ø62/8-M56 902,5 777 838 2839 1200 1400 495 725 485 1000 600 2500
1500 1925 1800 1715 95 5 750 40-Ø70/8-M64 967,5 777 838 3041 1305 1497 495 725 485 1060 600 2950
1600 2025 1900 1815 100 5 790 40-Ø70/12-M64 1018 958 1020 3252 1410 1520 560 820 566 1110 600 3450
1800 2245 2110 2020 110 5 870 44-Ø70/16-M64 1125 958 1020 3650 1590 1790 560 920 650 1230 600 4500
2000 2465 2320 2230 120 5 950 48-Ø70/20-M64 1235 1150 1220 4050 1780 1990 650 1020 750 1350 600 5800
2200 2700 2540 2450 130 5 1050 52-Ø70/24-M64 1360 1150 1220 4500 1980 2200 650 1120 850 1490 600 7300
2400 2920 2760 2670 140 5 1150 56-Ø70/28-M64 1480 1350 1420 4950 2170 2410 750 1220 950 1630 600 9000
2500 3040 2870 2780 145 5 1200 60-Ø70/32-M64 1540 1350 1420 5180 2270 2510 750 1220 950 1700 600 10000
2600 3160 2980 2890 150 5 1250 60-Ø70/36-M64 1600 1550 1620 5400 2360 2610 850 1320 1050 1770 600 11100
3000 3600 3410 3310 170 5 1450 68-Ø70/40-M64 1830 1550 1620 6150 2700 2970 850 1320 1050 2030 600 15000

Варианты приводов

Ручной редуктор с маховиком

  • Корпус из чугуна с покрытием
  • Степень защиты IP67
  • Регулировка конечных положений стопорными винтами
  • Возможность блокировки навесным замком

Пневматические приводы

  • Одностороннего действия (с возвратной пружиной)
  • Двустороннего действия

Электроприводы

  • Угловые поворотные приводы
  • Напряжение: 24 В, 230 В или 400 В
  • Производители: Auma, Regada, Valpes

Соответствие стандартам

Параметр Стандарт
Испытание на герметичность EN 12266-1, Класс А; ISO 5208, Класс А; API 598
Строительная длина EN 558-1, Серия 14; ISO 5752, Серия 14 и 13
Фланцевое соединение EN 1092 / BS4504 (DIN 2501), ASME B16.5 Class 150
Приводной фланец EN ISO 5211
Конструкция EN 593
Качество производства ISO 9001:2015, ISO 14001, ISO 18001
Директива давления 2014/68/EU (Категория III, модуль H)

Документы по 2E3 346F Dn 2600 Pn 25

Узнайте больше про затворы.
  • Рекомендованные цены на продукцию завода
    Рекомендованные цены на продукцию
  • Опросный лист на продукцию
    Опросный лист на продукцию

О компании

Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

  • НАИЛУЧШАЯ ПРОДУКЦИЯ

    Тесное сотрудничество с партнерами, для получения информации о потребностях клиентов, позволяет предложить наилучшую продукцию и техническую консультацию.

  • ОБУЧЕНИЕ СПЕЦИАЛИСТОВ

    Программа обучения для партнеров позволяет ознакомиться с продуктами теоретически и практически, с их применением в разных рабочих условиях и т.д.

  • ПРОВЕРЕННЫЕ ПОСТАВЩИКИ

    Сотрудничество с предварительно проверенными поставщиками с целью минимизировать затраты и одновременно улучшать качество выпускаемой продукции.

Все товары

Группа «Новые Технологии» предлагает к ознакомлению продукцию: затворы дисковые, с эксцентриситетом, обратные, шиберные, шаровые краны, обратные шаровые клапаны, фильтры, приводы, ремонтные муфты и др.
показать еще >
  • Дисковые затворы
    Дисковые затворы
    серии 600, 900, GAS и др.
  • Затворы с эксцентриситетом
    Затворы с эксцентриситетом
    серии 2E-5, 2E-4, 3E и др.
  • Обратные затворы
    Обратные затворы
    SEPARFEU, 700, 800C, 800F и др.
  • Ремонтные муфты
    Ремонтные муфты
    OMU, OJ, OD и др.
  • Шиберные затворы
    Шиберные затворы
    серии 200, 300 и др.
  • Шаровые краны
    Шаровые краны
    серии IDROSFER и др.
  • Обратные шаровые клапаны
    Обратные шаровые клапаны
    ART. 16, 16R, 17, 18 и др.
  • Фильтры
    Фильтры
    DN 80 - 150, PN 16, 40, FRI-16 и др.
  • Приводы
    Приводы
    GTK, GTW, GTX, REGADA и др.

ГК НОВЫЕ ТЕХНОЛОГИИ

По вопросам продаж и поддержки обращайтесь г.

Представительства в России, Армении, Белоруссии, Казахстане, Киргизии, Таджикистане, Узбекистане и других странах мира. Доставка в любой город.

Задайте вопрос прямо сейчас:
