2E3 343F Dn 1400 Pn 16 Затвор дисковый с двойным эксцентриситетом двухфланцевый материал корпуса чугун 0,7040, материал диска чугун 0,7040
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01834083

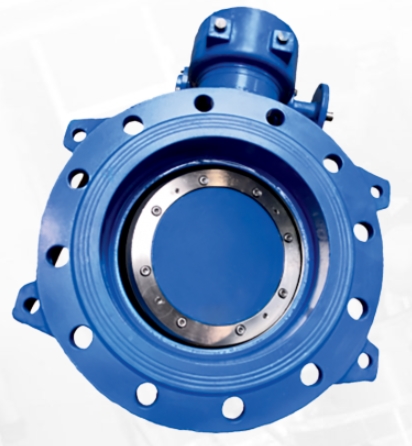

Затвор дисковый с двойным эксцентриситетом двухфланцевый
Затворы дисковые двухфланцевые с двойным эксцентриситетом серии 2E3 предназначены для широкого спектра промышленных применений, включая санитарные установки, промышленные трубопроводы, гидравлическое оборудование, системы питьевого и охлажденного водоснабжения, сточные воды, оросительные и дренажные системы, канализационные трубопроводы и опреснение.
Основные особенности:
- Двухфланцевый дизайн с двойным эксцентриситетом
- Устройство открытия/закрытия с регулировкой
- Двустороннее уплотнение
- Уплотнение из нержавеющей стали
- Простой ремонт и обслуживание
- Простая установка и сборка
- Сертификация WRAS
- Разъемный шток (splitted stem)
Обозначение типа 2E3 343F:
- 2E3 — обозначение серии
- 3 — материал диска: чугун 0.7040 (GGG40)
- 4 — материал седла: нержавеющая сталь 1.4301
- 3 — материал корпуса: чугун 0.7040 (GGG40)
- F — двухфланцевый тип корпуса
Характеристики 2E3 343F Dn 1400 Pn 16
Технические характеристики (общие для всех моделей)
| Параметр | Значение |
|---|---|
| Конструкция | Двухфланцевая, двойной эксцентриситет (double offset) |
| Номинальный диаметр | DN150 — DN2000 (стандарт), DN150 — DN3000 (по запросу) |
| Рабочее давление | PN6, PN10, PN16, PN25, PN40, PN50 |
| Фланцевое соединение | EN1092/BS4504 (DIN2501), ASME B16.5 Class 150 |
| Рабочая температура | -10°C / +80°C |
| Рабочая среда | Промышленная вода, питьевая вода, сточные воды, канализация, слабокоррозионные жидкости |
| Плотность | Класс А (EN 12266-1, ISO 5208) |
| Направление установки | Двустороннее уплотнение (bi-directional) |
| Сертификация | WRAS, ISO 9001:2015, PED 2014/68/EU (Категория III, модуль H) |
| Приводной фланец | EN ISO 5211 (позволяет установку редуктора или электропривода) |
Габаритные размеры и характеристики по моделям
DN 150 (Ду 150)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 150 Pn 10 | 10 | Ø 285 | Ø 240 | Ø 212 | 19 | 3 | 210 | 8-Ø 23 | 145 | 137 | 193 | 480 | 180 | 245 | 64 | 99 | 86 | 175 | — |
| 2E3 343F Dn 150 Pn 16 | 16 | Ø 285 | Ø 240 | Ø 212 | 19 | 3 | 210 | 8-Ø 23 | 145 | 137 | 193 | 480 | 180 | 245 | 64 | 99 | 86 | 175 | — |
| 2E3 343F Dn 150 Pn 25 | 25 | Ø 300 | Ø 250 | Ø 218 | 20 | 3 | 210 | 8-Ø 28 | 152,5 | 178 | 233 | 538 | 203 | 282 | 93,4 | 135 | 115 | 195 | 320 |
| 2E3 343F Dn 150 Pn 40 | 40 | Ø 300 | Ø 250 | Ø 218 | 20 | 3 | 210 | 8-Ø 28 | 152,5 | 178 | 233 | 538 | 203 | 282 | 93,4 | 135 | 115 | 195 | 320 |
DN 200 (Ду 200)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 200 Pn 10 | 10 | Ø 340 | Ø 295 | Ø 266 | 20 | 3 | 230 | 8-Ø 23 | 175 | 137 | 193 | 526 | 198 | 272 | 64 | 99 | 86 | 196 | — |
| 2E3 343F Dn 200 Pn 16 | 16 | Ø 340 | Ø 295 | Ø 266 | 20 | 3 | 230/152 | 12-Ø 23 | 175 | 137 | 193 | 526 | 198 | 272 | 64 | 99 | 86 | 196 | — |
| 2E3 343F Dn 200 Pn 25 | 25 | Ø 360 | Ø 310 | Ø 274 | 22 | 3 | 230 | 12-Ø 28 | 190 | 178 | 233 | 586 | 221 | 300 | 93,4 | 135 | 115 | 220 | 320 |
| 2E3 343F Dn 200 Pn 40 | 40 | Ø 375 | Ø 320 | Ø 284 | 22 | 3 | 230 | 12-Ø 31 | 192,5 | 178 | 233 | 603 | 229 | 309 | 93,4 | 135 | 115 | 180 | 320 |
DN 250 (Ду 250)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 250 Pn 10 | 10 | Ø 395 | Ø 350 | Ø 319 | 22 | 3 | 250 | 12-Ø 23 | 202,5 | 137 | 193 | 568 | 219 | 293 | 64 | 99 | 86 | 240 | — |
| 2E3 343F Dn 250 Pn 16 | 16 | Ø 405 | Ø 355 | Ø 319 | 22 | 3 | 250/165 | 12-Ø 28 | 207,5 | 178 | 233 | 623 | 230 | 328 | 93,4 | 135 | 115 | 240 | 320 |
| 2E3 343F Dn 250 Pn 25 | 25 | Ø 425 | Ø 370 | Ø 330 | 25 | 3 | 250 | 12-Ø 31 | 220 | 178 | 233 | 656 | 254 | 337 | 93,4 | 135 | 115 | 260 | 320 |
| 2E3 343F Dn 250 Pn 40 | 40 | Ø 450 | Ø 385 | Ø 345 | 25 | 3 | 250 | 8-Ø 34/4-M30 | 230 | 192 | 283 | 712 | 261 | 369 | 120 | 169 | 138 | 200 | 400 |
DN 300 (Ду 300)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 300 Pn 10 | 10 | Ø 445 | Ø 400 | Ø 370 | 24,5 | 4 | 270 | 12-Ø 23 | 227,5 | 178 | 233 | 670 | 254 | 351 | 93,4 | 135 | 115 | 260 | — |
| 2E3 343F Dn 300 Pn 16 | 16 | Ø 460 | Ø 410 | Ø 370 | 24,5 | 4 | 270/178 | 12-Ø 28 | 235 | 178 | 233 | 670 | 254 | 351 | 93,4 | 135 | 115 | 275 | — |
| 2E3 343F Dn 300 Pn 25 | 25 | Ø 485 | Ø 430 | Ø 389 | 28 | 4 | 270 | 16-Ø 31 | 250 | 192 | 283 | 757 | 298 | 377 | 120 | 169 | 138 | 300 | 400 |
| 2E3 343F Dn 300 Pn 40 | 40 | Ø 515 | Ø 450 | Ø 409 | 28 | 4 | 270 | 12-Ø 34/4-M30 | 262,5 | 317 | 378 | 795 | 305 | 408 | 120 | 186 | 138 | 240 | 400 |
DN 350 (Ду 350)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 350 Pn 10 | 10 | Ø 505 | Ø 460 | Ø 429 | 24,5 | 4 | 290 | 16-Ø 23 | 257,5 | 178 | 233 | 720 | 279 | 376 | 93,4 | 135 | 115 | 280 | — |
| 2E3 343F Dn 350 Pn 16 | 16 | Ø 520 | Ø 470 | Ø 429 | 26,5 | 4 | 290/190 | 16-Ø 28 | 265 | 192 | 283 | 784 | 295 | 407 | 120 | 169 | 138 | 290 | — |
| 2E3 343F Dn 350 Pn 25 | 25 | Ø 555 | Ø 490 | Ø 448 | 30 | 4 | 290 | 16-Ø 34 | 285 | 317 | 378 | 830 | 318 | 430 | 120 | 186 | 138 | 320 | 400 |
| 2E3 343F Dn 350 Pn 40 | 40 | Ø 580 | Ø 510 | Ø 465 | 30 | 4 | 290 | 12-Ø 37/4-M33 | 295 | 315 | 376 | 904 | 360 | 455 | 148 | 214 | 166 | 320 | 400 |
DN 400 (Ду 400)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 400 Pn 10 | 10 | Ø 565 | Ø 515 | Ø 480 | 24,5 | 4 | 310 | 16-Ø 28 | 287,5 | 192 | 283 | 834 | 320 | 432 | 120 | 169 | 138 | 310 | — |
| 2E3 343F Dn 400 Pn 16 | 16 | Ø 580 | Ø 525 | Ø 480 | 28 | 4 | 310/216 | 16-Ø 31 | 295 | 192 | 283 | 853 | 334 | 437 | 120 | 169 | 138 | 310 | — |
| 2E3 343F Dn 400 Pn 25 | 25 | Ø 620 | Ø 550 | Ø 503 | 32 | 4 | 310 | 16-Ø 37 | 315 | 315 | 376 | 945 | 370 | 486 | 148 | 214 | 166 | 350 | 400 |
| 2E3 343F Dn 400 Pn 40 | 40 | Ø 660 | Ø 585 | Ø 535 | 32 | 4 | 310 | 12-Ø 41/4-M36 | 335 | 315 | 376 | 1001 | 407 | 505 | 148 | 214 | 166 | 320 | 400 |
DN 450 (Ду 450)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 450 Pn 10 | 10 | Ø 615 | Ø 565 | Ø 530 | 25,5 | 4 | 330 | 20-Ø 28 | 312,5 | 192 | 283 | 903 | 359 | 462 | 120 | 169 | 138 | 340 | — |
| 2E3 343F Dn 450 Pn 16 | 16 | Ø 640 | Ø 585 | Ø 548 | 30 | 4 | 330/222 | 20-Ø 31 | 325 | 317 | 378 | 938 | 368 | 488 | 120 | 186 | 138 | 360 | 400 |
| 2E3 343F Dn 450 Pn 25 | 25 | Ø 670 | Ø 600 | Ø 548 | 34,5 | 4 | 330 | 20-Ø 37 | 340 | 315 | 376 | 991 | 406 | 496 | 148 | 214 | 166 | 370 | 400 |
| 2E3 343F Dn 450 Pn 40 | 40 | Ø 685 | Ø 610 | Ø 560 | 34,5 | 4 | 330 | 16-Ø 41/4-M36 | 347,5 | 346 | 407 | 1067 | 429 | 533 | 185 | 265 | 196 | 360 | 400 |
DN 500 (Ду 500)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 500 Pn 10 | 10 | Ø 670 | Ø 620 | Ø 582 | 26,5 | 4 | 350 | 20-Ø 28 | 340 | 317 | 378 | 988 | 393 | 513 | 120 | 186 | 138 | 370 | — |
| 2E3 343F Dn 500 Pn 16 | 16 | Ø 715 | Ø 650 | Ø 609 | 31,5 | 4 | 350/229 | 20-Ø 34 | 362,5 | 315 | 376 | 1019 | 400 | 530 | 148 | 214 | 166 | 470 | 400 |
| 2E3 343F Dn 500 Pn 25 | 25 | Ø 730 | Ø 660 | Ø 609 | 37 | 4 | 350 | 20-Ø 37 | 370 | 346 | 407 | 1112 | 453 | 554 | 185 | 265 | 196 | 410 | 400 |
| 2E3 343F Dn 500 Pn 40 | 40 | Ø 755 | Ø 670 | Ø 615 | 37 | 4 | 350 | 16-Ø 44/4-M39 | 382,5 | 346 | 407 | 1180 | 477 | 598 | 185 | 265 | 196 | 450 | 400 |
DN 600 (Ду 600)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 600 Pn 10 | 10 | Ø 780 | Ø 725 | Ø 682 | 30 | 5 | 390 | 20-Ø 31 | 395 | 315 | 376 | 1119 | 450 | 580 | 148 | 214 | 166 | 430 | — |
| 2E3 343F Dn 600 Pn 16 | 16 | Ø 840 | Ø 770 | Ø 720 | 36 | 5 | 390/267 | 20-Ø 37 | 425 | 315 | 376 | 1117 | 480 | 548 | 148 | 214 | 166 | 395 | 400 |
| 2E3 343F Dn 600 Pn 25 | 25 | Ø 845 | Ø 770 | Ø 720 | 42 | 5 | 390 | 20-Ø 41 | 427,5 | 346 | 407 | 1235 | 495 | 631 | 185 | 265 | 196 | 470 | 400 |
| 2E3 343F Dn 600 Pn 40 | 40 | Ø 890 | Ø 795 | Ø 735 | 42 | 5 | 390 | 16-Ø 50/4-M45 | 450 | 390 | 451 | 1363 | 555 | 683 | 230 | 333 | 232 | 500 | 400 |
DN 700 (Ду 700)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 700 Pn 10 | 10 | Ø 895 | Ø 840 | Ø 794 | 32,5 | 5 | 430 | 24-Ø 31 | 452,5 | 315 | 376 | 1217 | 530 | 598 | 148 | 214 | 166 | 480 | — |
| 2E3 343F Dn 700 Pn 16 | 16 | Ø 910 | Ø 840 | Ø 794 | 39,5 | 5 | 430/292 | 24-Ø 37 | 460 | 346 | 407 | 1308 | 563 | 640 | 185 | 265 | 196 | 480 | 400 |
| 2E3 343F Dn 700 Pn 25 | 25 | Ø 960 | Ø 875 | Ø 820 | 46,5 | 5 | 430 | 24-Ø 44 | 485 | 390 | 451 | 1398 | 569 | 704 | 230 | 333 | 232 | 530 | 400 |
| 2E3 343F Dn 700 Pn 40 | 40 | Ø 995 | Ø 900 | Ø 840 | 46,5 | 5 | 430 | 20-Ø 48/4-M45 | 505 | 507 | 568 | 1625 | 666 | 795 | 315 | 453 | 327 | 560 | 400 |
DN 800 (Ду 800)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 800 Pn 10 | 10 | Ø 1015 | Ø 950 | Ø 901 | 35 | 5 | 470 | 24-Ø 34 | 512,5 | 346 | 407 | 1410 | 614 | 691 | 185 | 265 | 196 | 560 | — |
| 2E3 343F Dn 800 Pn 16 | 16 | Ø 1025 | Ø 950 | Ø 901 | 43 | 5 | 470/318 | 24-Ø 41 | 517,5 | 346 | 407 | 1426 | 623 | 698 | 185 | 265 | 196 | 560 | 400 |
| 2E3 343F Dn 800 Pn 25 | 25 | Ø 1085 | Ø 990 | Ø 928 | 51 | 5 | 470 | 24-Ø 50 | 547,5 | 390 | 451 | 1571 | 646 | 800 | 230 | 333 | 232 | 600 | 400 |
| 2E3 343F Dn 800 Pn 40 | 40 | Ø 1140 | Ø 1030 | Ø 960 | 51 | 5 | 470 | 20-Ø 56/4-M52 | 575 | 507 | 568 | 1696 | 664 | 868 | 315 | 453 | 327 | 630 | 400 |
DN 900 (Ду 900)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 900 Pn 10 | 10 | Ø 1115 | Ø 1050 | Ø 1001 | 37,5 | 5 | 510 | 28-Ø 34 | 562,5 | 346 | 407 | 1530 | 675 | 750 | 185 | 265 | 196 | 615 | — |
| 2E3 343F Dn 900 Pn 16 | 16 | Ø 1125 | Ø 1050 | Ø 1001 | 46,5 | 5 | 510/330 | 28-Ø 41 | 567,5 | 390 | 451 | 1612 | 698 | 789 | 230 | 265 | 232 | 618 | 400 |
| 2E3 343F Dn 900 Pn 25 | 25 | Ø 1185 | Ø 1090 | Ø 1028 | 45,5 | 5 | 510 | 28-Ø 50 | 597,5 | 451 | 512 | 1669 | 695 | 849 | 230 | 368 | 232 | 655 | 400 |
| 2E3 343F Dn 900 Pn 40 | 40 | Ø 1250 | Ø 1140 | Ø 1070 | 45,5 | 5 | 510 | 24-Ø 56/4-M52 | 635 | 507 | 568 | 1904 | 785 | 955 | 315 | 453 | 327 | 690 | 400 |
DN 1000 (Ду 1000)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1000 Pn 10 | 10 | Ø 1230 | Ø 1160 | Ø 1112 | 40 | 5 | 550 | 28-Ø 37 | 620 | 390 | 451 | 1712 | 748 | 839 | 230 | 333 | 232 | 670 | — |
| 2E3 343F Dn 1000 Pn 16 | 16 | Ø 1255 | Ø 1170 | Ø 1112 | 50 | 5 | 550/410 | 28-Ø 44 | 635,5 | 451 | 512 | 1773 | 766 | 882 | 230 | 333 | 232 | 600 | 400 |
| 2E3 343F Dn 1000 Pn 25 | 25 | Ø 1320 | Ø 1210 | Ø 1140 | 60 | 5 | 550 | 24-Ø 57/4-M52 | 665 | 507 | 568 | 1923 | 779 | 980 | 315 | 453 | 327 | 730 | 400 |
| 2E3 343F Dn 1000 Pn 40 | 40 | Ø 1360 | Ø 1250 | Ø 1180 | 60 | 5 | 550 | 24-Ø 56/4-M52 | 690 | 599 | 660 | 2039 | 837 | 989 | 412 | 613 | 408 | 740 | 400 |
DN 1100 (Ду 1100)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1100 Pn 10 | 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2E3 343F Dn 1100 Pn 16 | 16 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2E3 343F Dn 1100 Pn 25 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2E3 343F Dn 1100 Pn 40 | 40 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
DN 1200 (Ду 1200)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1200 Pn 10 | 10 | Ø 1455 | Ø 1380 | Ø 1328 | 45 | 5 | 630 | 32-Ø 41 | 732,5 | 451 | 512 | 1971 | 865 | 981 | 230 | 368 | 232 | 800 | — |
| 2E3 343F Dn 1200 Pn 16 | 16 | Ø 1485 | Ø 1390 | Ø 1328 | 57 | 5 | 630/470 | 32-Ø 50 | 737,5 | 507 | 568 | 2112 | 910,5 | 1038 | 315 | 368 | 327 | 800 | 400 |
| 2E3 343F Dn 1200 Pn 25 | 25 | Ø 1530 | Ø 1420 | Ø 1350 | 69 | 5 | 630 | 32-Ø 57 | 770 | 599 | 660 | 2252 | 903 | 1136 | 412 | 613 | 408 | 840 | 400 |
| 2E3 343F Dn 1200 Pn 40 | 40 | Ø 1575 | Ø 1460 | Ø 1380 | 69 | 5 | 630 | 24-Ø 62/8-M56 | 792,5 | 777 | 838 | 2595 | 1077 | 1279 | 495 | 725 | 485 | 860 | 600 |
DN 1400 (Ду 1400)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1400 Pn 10 | 10 | Ø 1675 | Ø 1590 | Ø 1530 | 46 | 5 | 710 | 36-Ø 44 | 842,5 | 507 | 568 | 2313 | 1011 | 1138 | 315 | 453 | 327 | 920 | — |
| 2E3 343F Dn 1400 Pn 16 | 16 | Ø 1685 | Ø 1590 | Ø 1530 | 60 | 5 | 710/530 | 36-Ø 50 | 847,5 | 599 | 660 | 2529 | 1063 | 1253 | 412 | 453 | 408 | 920 | 400 |
| 2E3 343F Dn 1400 Pn 25 | 25 | Ø 1755 | Ø 1640 | Ø 1560 | 74 | 5 | 710 | 36-Ø 62 | 882,5 | 599 | 660 | 2516 | 1041 | 1262 | 412 | 613 | 408 | 970 | 400 |
| 2E3 343F Dn 1400 Pn 40 | 40 | Ø 1795 | Ø 1680 | Ø 1600 | 74 | 5 | 710 | 28-Ø 62/8-M56 | 902,5 | 777 | 838 | 2839 | 1200 | 1400 | 495 | 725 | 485 | 1000 | 600 |
DN 1500 (Ду 1500)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1500 Pn 10 | 10 | Ø 1785 | Ø 1700 | Ø 1640 | 48 | 5 | 750 | 36-Ø 44 | 897,5 | 507 | 568 | 2489 | 1112 | 1213 | 315 | 453 | 327 | 980 | — |
| 2E3 343F Dn 1500 Pn 16 | 16 | Ø 1820 | Ø 1710 | Ø 1640 | 62,5 | 5 | 750/565 | 36-Ø 57 | 915 | 599 | 660 | 2633 | 1120 | 1300 | 412 | 453 | 408 | 1000 | 400 |
| 2E3 343F Dn 1500 Pn 25 | 25 | Ø 1865 | Ø 1750 | Ø 1678 | 77,5 | 5 | 750 | 36-Ø 62 | 937,5 | 599 | 660 | 2651 | 1130 | 1308 | 412 | 613 | 408 | 1030 | 400 |
| 2E3 343F Dn 1500 Pn 40 | 40 | Ø 1925 | Ø 1800 | Ø 1715 | 77,5 | 5 | 750 | 28-Ø 70/8-M64 | 967,5 | 777 | 838 | 3041 | 1305 | 1497 | 495 | 725 | 485 | 1060 | 600 |
DN 1600 (Ду 1600)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1600 Pn 10 | 10 | Ø 1915 | Ø 1820 | Ø 1750 | 49 | 5 | 790 | 40-Ø 50 | 962,5 | 507 | 568 | 2588 | 1161 | 1263 | 315 | 453 | 327 | 1050 | — |
| 2E3 343F Dn 1600 Pn 16 | 16 | Ø 1930 | Ø 1820 | Ø 1750 | 65 | 5 | 790/600 | 36-Ø 57/4-M52 | 970 | 599 | 660 | 2754 | 1172 | 1369 | 412 | 453 | 408 | 1060 | — |
| 2E3 343F Dn 1600 Pn 25 | 25 | Ø 1975 | Ø 1860 | Ø 1780 | 81 | 5 | 790 | 36-Ø 62/4-M56 | 992,5 | 777 | 838 | 2852 | 1208 | 1405 | 495 | 725 | 485 | 1080 | 600 |
| 2E3 343F Dn 1600 Pn 40 | 40 | Ø 2025 | Ø 1900 | Ø 1815 | 81 | 5 | 790 | 32-Ø 70/8-M64 | 1018 | 958 | — | 3252 | 1410 | 1520 | 560 | 820 | 566 | 1110 | — |
DN 1800 (Ду 1800)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 1800 Pn 10 | 10 | Ø 2115 | Ø 2020 | Ø 1950 | 52 | 5 | 870 | 44-Ø 50 | 1063 | 599 | 660 | 3038 | 1324 | 1501 | 412 | 613 | 408 | 1162 | — |
| 2E3 343F Dn 1800 Pn 16 | 16 | Ø 2130 | Ø 2020 | Ø 1950 | 70 | 5 | 870/670 | 36-Ø 57/8-M52 | 1070 | 777 | 838 | 3257 | 1416 | 1602 | 495 | 613 | 485 | 1170 | — |
| 2E3 343F Dn 1800 Pn 25 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2E3 343F Dn 1800 Pn 40 | 40 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
DN 2000 (Ду 2000)
| Модель | PN | D1 | D2 | D3 | B | f | L | n-d | H1 | H2 | H3 | E1 | E2 | E3 | E4 | E5 | E6 | L1 | D4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2E3 343F Dn 2000 Pn 10 | 10 | Ø 2325 | Ø 2230 | Ø 2150 | 55 | 5 | 950 | 48-Ø 50 | 116 | 599 | 660 | 3255 | 1436 | 1606 | 412 | 613 | 408 | 1270 | — |
| 2E3 343F Dn 2000 Pn 16 | 16 | Ø 2345 | Ø 2230 | Ø 2150 | 75 | 5 | 950/760 | 48-Ø 62 | 1178 | 777 | 838 | 3523 | 1583 | 1701 | 495 | 613 | 485 | 1290 | — |
| 2E3 343F Dn 2000 Pn 25 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2E3 343F Dn 2000 Pn 40 | 40 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Применяемые стандарты
| Стандарт | Описание |
|---|---|
| Испытание на герметичность | EN 12266-1, Класс A; ISO 5208, Класс A; API 598 |
| Присоединительная длина | EN 558-1, Серия 14; ISO 5752, Серия 14; ISO 5752, Серия 13 |
| Фланцевое соединение | EN1092/BS4504 (DIN2501); ASME B16.5 Class 150 |
| Верхний фланец | EN ISO 5211 |
| Конструкция | EN 593 |
| Качество | ISO 9001:2015, ISO 14001, ISO 18001 |
| Директива о давлении | 2014/68/EU (Категория III, модуль H) |
