2E-4 696B Dn 700 Pn 25 Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус LTCS, уплотнение PTFE + графит, диск LTCS

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01831830
edit

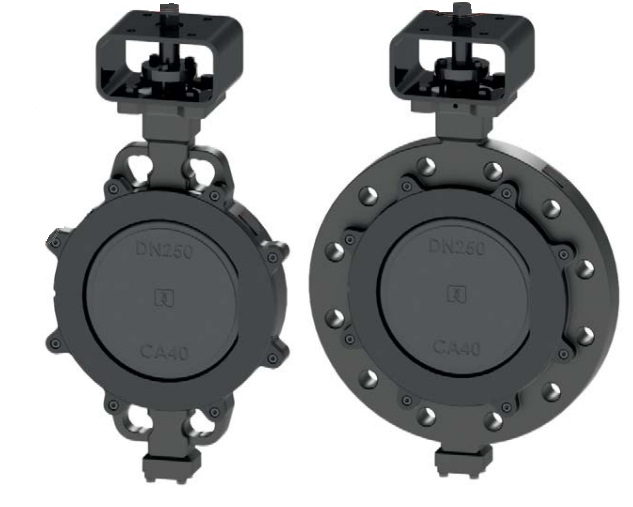

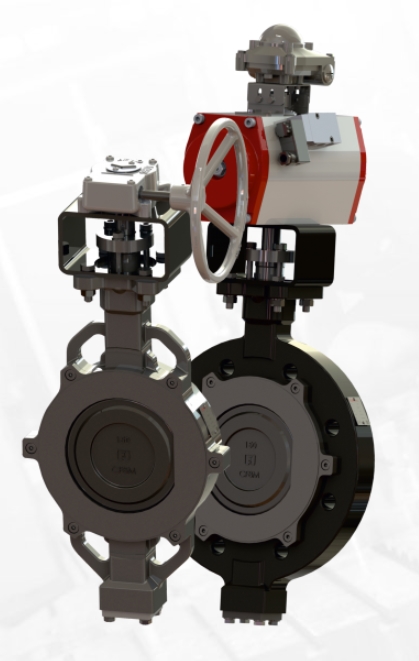

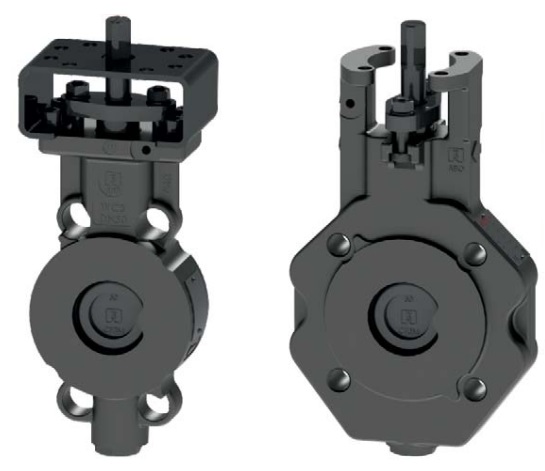

Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 696B представляет собой промышленную запорную арматуру межфланцевого исполнения с приводным механизмом. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из низкотемпературной углеродистой стали 1.0566, уплотнение седла — комбинация PTFE с графитом. Конструкция предусматривает установку между фланцами трубопровода без использования отдельных фланцевых соединений. Предназначен для работы в системах водоснабжения, водоотведения, теплоэнергетике и промышленных трубопроводах с агрессивными и неагрессивными средами при температуре от -46°C до +250°C и давлении до 25 бар. Особенностью данной серии является расширенный температурный диапазон за счет применения низкотемпературной стали, позволяющий эксплуатацию в климатических условиях с низкими температурами окружающей среды.

Полное обозначение и расшифровка 2E-4 696B

Позиция кода Значение Расшифровка
2E Серия затвора Двойной эксцентриситет (double eccentric)
-4 Модификация Исполнение с определенной геометрией эксцентриситета
6 Материал корпуса Низкотемпературная углеродистая сталь 1.0566
9 Материал уплотнения седла PTFE + графит (высокотемпературное химстойкое уплотнение)
6 Материал диска Низкотемпературная углеродистая сталь 1.0566
B Тип присоединения Межфланцевое исполнение
[четыре цифры] Номинальный диаметр DN 400 – DN 1200

Характеристики 2E-4 696B Dn 700 Pn 25

Основные характеристики 2E-4 696B

Параметр Значение
Номинальный диаметр (DN) 400, 500, 600, 700, 800, 1000, 1200 мм
Номинальное давление (PN) 6; 10; 16; 25 бар
Максимальное рабочее давление До 25 бар (PN 25), для PN 40 — до 32 бар (кратковременно до 40 бар)
Рабочая температура От -46°C до +250°C (корпус 1.0566)
Тип присоединения Межфланцевое по EN 1092-1, DIN 2631, ГОСТ 12815-80 Ряд 1
Строительная длина EN 558-1 Ряд 14, Ряд 16
Верхний фланец привода EN ISO 5211
Класс герметичности EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
Материал корпуса Низкотемпературная углеродистая сталь 1.0566
Материал диска Низкотемпературная углеродистая сталь 1.0566
Материал уплотнения PTFE + графит
Материал вала Сталь 13%Cr (исп. A, B) / Сталь 18%Cr (исп. C)
Материал сальниковых уплотнений Графит, безасбестовые материалы
Направление установки Любое (горизонтальный или вертикальный вал)
Среда применения Вода, пар, воздух, неагрессивные газы, нефтепродукты, слабоагрессивные жидкости, сточные воды

Геометрические размеры и масса 2E-4 696B (межфланцевое исполнение)

PN 6

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 400 295 20 140 12 495 465 35 M20 8 50 115
500 495 355 25 152 14 600 570 40 M20 8 70 200
600 550 410 25 178 16 705 670 50 M24 8 70 290
700 600 460 25 229 14 810 775 50 M24 8 70 425
800 770 530 25 241 16 920 880 50 M27 8 85 600
1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

PN 10

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 400 295 20 140 12 515 482 35 M24 8 50 120
500 495 355 25 152 14 620 585 40 M24 8 70 210
600 550 410 25 178 16 725 685 50 M27 8 85 300
700 620 485 25 229 16 840 800 65 M27 8 90 430
800 700 550 25 241 16 950 905 70 M30 8 90 655
1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

PN 16

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 455 305 25 140 14 525 490 40 M27 8 70 125
500 495 375 25 152 16 650 610 50 M30 8 90 220
600 615 440 30 178 25 770 725 65 M33 8 90 320
700 640 485 30 229 25 840 795 70 M33 8 110 450
800 750 565 30 241 25 950 900 85 M36×3 8 130 690
1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

PN 25

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 510 320 25 140 16 550 505 50 M33 8 80 180
500 565 390 30 152 25 660 615 55 M33 8 110 280
600 630 460 30 178 25 770 720 70 M36×3 8 110 400
700 690 505 30 229 25 875 820 85 M39×3 8 110 520
800 805 580 30 241 25 990 930 100 M45×3 8 140 790
1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

Обозначения размеров:

  • A, B, C — габаритные размеры корпуса
  • L — строительная длина
  • F — толщина фланца
  • D2 — диаметр расположения болтов
  • D3 — диаметр прижимной поверхности
  • d1 — диаметр посадочного отверстия вала
  • M — резьба болтов
  • n — количество болтов
  • I1 — высота выступа вала под привод

Крутящие моменты HM (Н·м) для 2E-4 696B

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
6 1377 2243 3896 5429 7454 15464 23550
10 2061 3315 5897 8160 11099 23387 39050
16 3179 5207 9065 13230 18381 38367 62124
25 5064 8274 13551 21432 29055 60339 103287
