2E-4 695W Dn 400 Pn 6 Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение PTFE + графит, диск углеродистая сталь, присоединение приварное

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01831771
edit

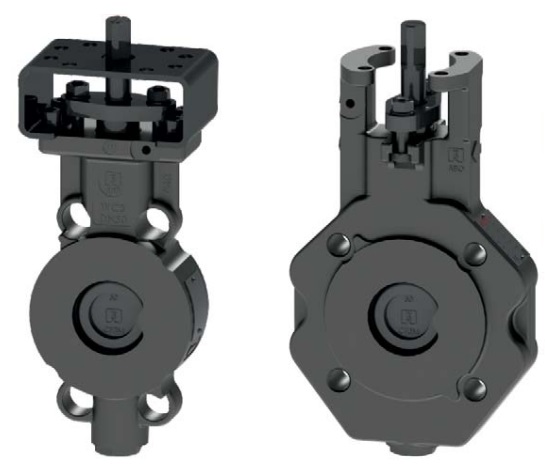

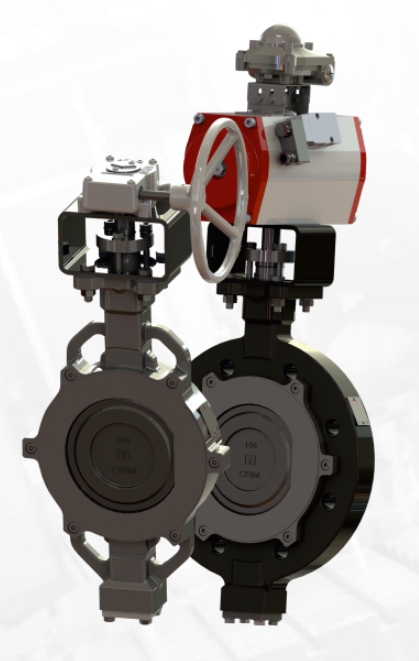

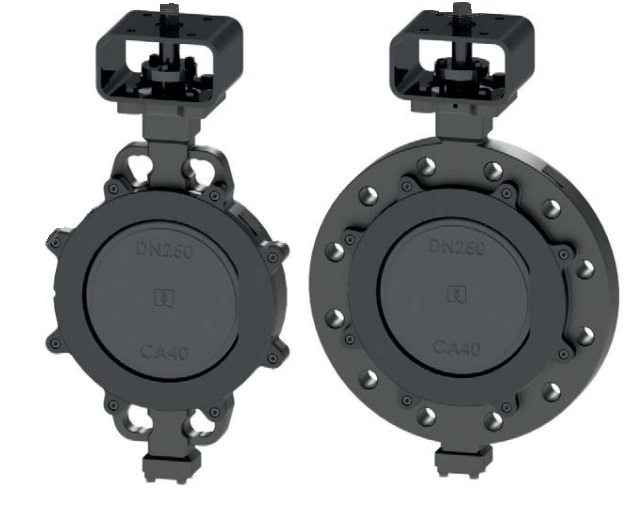

Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 695W представляет собой промышленную запорную арматуру приварного исполнения с приводным механизмом. Корпус выполнен из углеродистой стали 1.0570, диск — из углеродистой стали 1.0570, уплотнение седла — комбинация PTFE с графитом. Конструкция предусматривает непосредственную приварку к трубопроводу, обеспечивая максимальную надежность соединения и отсутствие фланцевых соединений. Предназначен для работы в системах водоснабжения, водоотведения, теплоэнергетике и промышленных трубопроводах с агрессивными и неагрессивными средами при температуре от -30°C до +250°C и давлении до 25 бар. Строительная длина соответствует фланцевому исполнению по запросу возможна поставка затворов с другими строительными длинами.

Полное обозначение и расшифровка 2E-4 695W

Позиция кода Значение Расшифровка
2E Серия затвора Двойной эксцентриситет (double eccentric)
-4 Модификация Исполнение с определенной геометрией эксцентриситета
6 Материал корпуса Углеродистая сталь 1.0570 (стандартное исполнение)
9 Материал уплотнения седла PTFE + графит (высокотемпературное химстойкое уплотнение)
5 Материал диска Углеродистая сталь 1.0570
W Тип присоединения Приварное исполнение
[четыре цифры] Номинальный диаметр DN 400 – DN 2000

Характеристики 2E-4 695W Dn 400 Pn 6

Основные характеристики 2E-4 695W

Параметр Значение
Номинальный диаметр (DN) 400, 500, 600, 700, 800, 1000, 1200 мм
Номинальное давление (PN) 10; 16; 25 бар
Максимальное рабочее давление До 25 бар (PN 25), для PN 40 — до 32 бар (кратковременно до 40 бар)
Рабочая температура От -30°C до +250°C (корпус 1.0570)
Тип присоединения Приварное по EN 12627
Строительная длина Соответствует фланцевому исполнению (другие длины по запросу)
Размеры патрубка ØD × t (ØD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливаются заказчиком
Верхний фланец привода EN ISO 5211
Класс герметичности EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
Материал корпуса Углеродистая сталь 1.0570
Материал диска Углеродистая сталь 1.0570 / нержавеющая сталь 1.4541
Материал уплотнения PTFE + графит
Материал вала Сталь 13%Cr (исп. A, B) / Сталь 18%Cr (исп. C)
Материал сальниковых уплотнений Графит, безасбестовые материалы
Направление установки Любое (горизонтальный или вертикальный вал)
Среда применения Вода, пар, воздух, неагрессивные газы, нефтепродукты, слабоагрессивные жидкости

Геометрические размеры и масса 2E-4 695W (приварное исполнение)

PN 10

DN A B L F d I1 Масса, кг
400 400 295 310 12 35 50 162
500 495 360 350 14 40 70 242
600 550 415 390 16 50 85 360
700 620 485 430 16 65 90 510
800 700 550 470 16 70 90 710
1000 850 680 550 25 80 110 1130
1200 940 760 630 25 80 110 1290

PN 16

DN A B L F d I1 Масса, кг
400 455 310 310 14 40 70 170
500 520 375 350 16 50 90 248
600 620 435 390 25 65 90 385
700 670 490 430 25 70 110 535
800 750 565 470 25 85 130 730
1000 865 700 550 25 100 140 1230
1200 1000 810 630 25 100 140 1680

PN 25

DN A B L F d I1 Масса, кг
400 475 330 310 16 50 80 212
500 535 395 350 25 55 110 290
600 660 460 390 25 70 110 438
700 690 505 430 25 85 110 645
800 805 580 470 25 100 140 870
1000 1000 800 550 30 120 160 1250
1200 1115 880 630 40 140 220 2050

Обозначения размеров:

  • A, B — габаритные размеры корпуса
  • L — строительная длина
  • F — толщина фланца/стенки
  • d — диаметр посадочного отверстия вала
  • I1 — высота выступа вала под привод

Крутящие моменты HM (Н·м) для 2E-4 695W

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
10 2061 3315 5897 8160 11099 23387 39050
16 3179 5207 9065 13230 18381 38367 62124
25 5064 8274 13551 21432 29055 60339 103287
