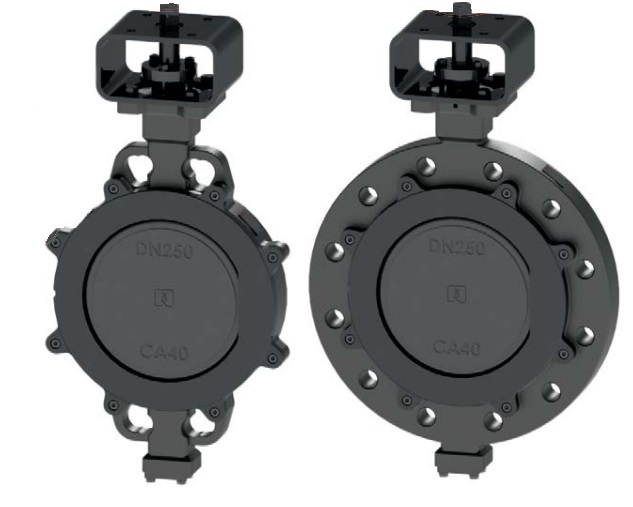

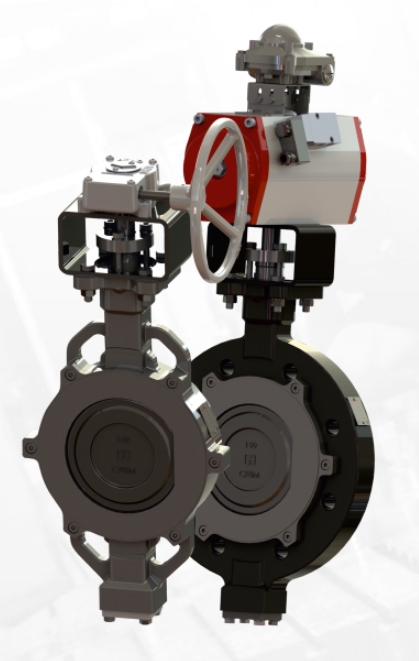

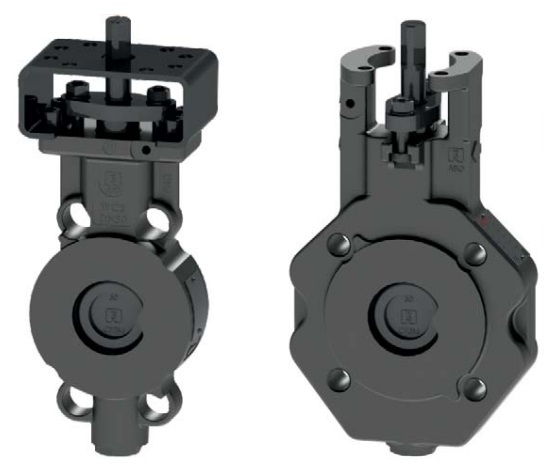

2E-4 645W Dn 500 Pn 10 Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск углеродистая сталь, присоединение приварное

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01831375
edit

Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 645W предназначены для промышленного применения в области управления потоком жидкостей или газов в трубопроводах. Основное применение — открытие или перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной эксплуатации в таком режиме полная герметичность при перекрытии потока не гарантируется.

Конструктивная особенность серии — двойной эксцентриситет, обеспечивающий компенсацию износа уплотнительных поверхностей и продление срока службы. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из углеродистой стали 1.0570, уплотнение — Viton (FPM). Присоединение приварное. Данная серия сочетает повышенную химическую стойкость уплотнения Viton с экономичным исполнением диска из углеродистой стали и надёжным приварным соединением, что делает её оптимальным решением для работы с нефтепродуктами и агрессивными средами в трубопроводах высокого давления без фланцевых соединений.

Полное обозначение и расшифровка 2E-4 645W

Позиция Код Расшифровка
1 2E Серия затвора с двойным эксцентриситетом
2 4 Модификация серии
3 6 Корпус: низкотемпературная углеродистая сталь 1.0566
4 4 Уплотнение: Viton (FPM)
5 5 Диск: углеродистая сталь 1.0570
6 W Присоединение: приварное

Характеристики 2E-4 645W Dn 500 Pn 10

Основные характеристики 2E-4 645W

Параметр Значение
Номинальный диаметр DN 400 — DN 1200 (стандартно); DN 80 — DN 2400 под заказ
Рабочее давление PN 10; 16; 25 (основные); PN 2,5; 6; 40 под заказ
Рабочая температура от -46°C до +250°C (ограничено характеристиками Viton и материалом корпуса)
Материал корпуса Низкотемпературная углеродистая сталь 1.0566
Материал диска Углеродистая сталь 1.0570
Материал уплотнения Viton (FPM) — фторкаучук
Тип присоединения Приварное (W)
Исполнение корпуса Приварной
Стандарт строительной длины Соответствует фланцевому (по запросу возможна поставка затворов с другими строительными длинами)
Стандарт верхнего фланца EN ISO 5211
Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
Размеры патрубка øD × t (øD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливает заказчик
Особые свойства Повышенная химическая стойкость уплотнения, маслобензостойкость, экономичное исполнение диска, отсутствие фланцевых соединений

Геометрические размеры и масса 2E-4 645W (приварное исполнение)

PN 10

DN A B L F d I1 Масса, кг
400 400 295 310 12 35 50 162
500 495 360 350 14 40 70 422
600 550 415 390 16 50 85 360
700 620 485 430 16 65 90 510
800 700 550 470 16 70 90 710
1000 850 680 550 25 80 110 1130
1200 940 760 630 25 80 110 1290

PN 16

DN A B L F d I1 Масса, кг
400 455 310 310 14 40 70 170
500 520 375 350 16 50 90 248
600 620 435 390 25 65 90 385
700 670 490 430 25 70 110 535
800 750 565 470 25 85 130 730
1000 865 700 550 25 100 140 1230
1200 1000 810 630 25 100 140 1680

PN 25

DN A B L F d I1 Масса, кг
400 475 330 310 16 50 80 212
500 535 395 350 25 55 110 290
600 660 460 390 25 70 110 438
700 690 505 430 25 85 110 645
800 805 580 470 25 100 140 870
1000 1000 800 550 30 120 160 1250
1200 1115 880 630 40 140 220 2050

Крутящие моменты HM (Н·м)

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
2,5 — — — — — — 11712 21128 36215 66108
6 1377 2243 3896 5429 7454 15464 23550 44444 78687 145485
10 2061 3315 5897 8160 11099 23387 39050 72449 127227 242337
16 3179 5207 9065 13230 18381 38367 62124 115278 200036 —
25 5064 8274 13551 21432 29055 60339 103287 191702 — —
