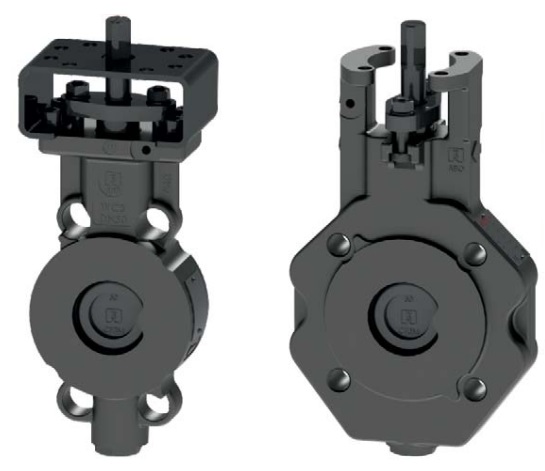

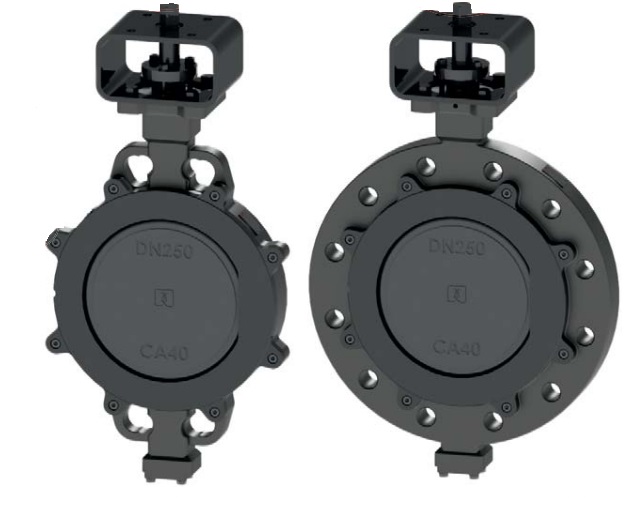

2E-4 616W Dn 500 Pn 25 Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение NBR, диск LTCS, присоединение приварное

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01830781
edit

Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 в исполнении 616W предназначен для работы в низкотемпературных условиях с приварным присоединением к трубопроводу. Корпус и диск выполнены из низкотемпературной углеродистой стали 1.0566, что обеспечивает эксплуатацию при температурах до -46°C без риска хрупкого разрушения материала. Уплотнение из NBR подходит для систем питьевого водоснабжения, канализации и технических вод. Приварное исполнение обеспечивает максимальную герметичность соединения с трубопроводом и отсутствие протечек в местах фланцевых соединений, что критично для подземных и труднодоступных участков.

Полное обозначение и расшифровка 2E-4 616W

Элемент кода Значение Расшифровка
2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом вала
4 Серия 2E-4 Стандартная серия дисковых затворов
6 Корпус 1.0566 Низкотемпературная углеродистая сталь
1 Уплотнение NBR Нитрильный каучук
6 Диск 1.0566 Низкотемпературная углеродистая сталь
W Приварное исполнение Прямая сварка в трубопровод
[DN] Номинальный диаметр DN 400 – DN 1200 (стандартный ряд)

Характеристики 2E-4 616W Dn 500 Pn 25

Основные характеристики 2E-4 616W

Параметр Значение
Номинальный диаметр DN 400 – DN 1200 мм
Рабочее давление PN 10; 16; 25 бар (PN 2,5 и 6 ограниченно)
Рабочая температура От -46°C до +80°C (ограничение по NBR)
Материал корпуса Сталь 1.0566
Материал диска Сталь 1.0566
Материал уплотнения NBR
Тип присоединения Приварное (W)
Строительная длина По запросу (соответствует фланцевому)
Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598
Верхний фланец привода EN ISO 5211
Области применения Питьевая вода, сточные воды, канализация, техническая вода, воздух, неагрессивные газы

Геометрические размеры и масса 2E-4 616W (приварное исполнение)

PN 10

DN A B L F d I1 Масса, кг
400 400 295 310 12 35 50 162
500 495 360 350 14 40 70 242
600 550 415 390 16 50 85 360
700 620 485 430 16 65 90 510
800 700 550 470 16 70 90 710
1000 850 680 550 25 80 110 1130
1200 940 760 630 25 80 110 1290

PN 16

DN A B L F d I1 Масса, кг
400 455 310 310 14 40 70 170
500 520 375 350 16 50 90 248
600 620 435 390 25 65 90 385
700 670 490 430 25 70 110 535
800 750 565 470 25 85 130 730
1000 865 700 550 25 100 140 1230
1200 1000 810 630 25 100 140 1680

PN 25

DN A B L F d I1 Масса, кг
400 475 330 310 16 50 80 212
500 535 395 350 25 55 110 290
600 660 460 390 25 70 110 438
700 690 505 430 25 85 110 645
800 805 580 470 25 100 140 870
1000 1000 800 550 30 120 160 1250
1200 1115 880 630 40 140 220 2050

Условные обозначения:

  • A, B — габаритные размеры корпуса
  • L — строительная длина
  • F — толщина патрубка
  • d — диаметр отверстия под шпильки
  • I1 — высота выступа вала
  • Размеры патрубка ØD × t устанавливаются заказчиком

Крутящие моменты HM (Н·м) для 2E-4 616W

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
10 2 061 3 315 5 897 8 160 11 099 23 387 39 050
16 3 179 5 207 9 065 13 230 18 381 38 367 62 124
25 5 064 8 274 13 551 21 432 29 055 60 339 103 287
