2E-4 616B Dn 1600 Pn 6 Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус низкотемпературная углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01830764
edit

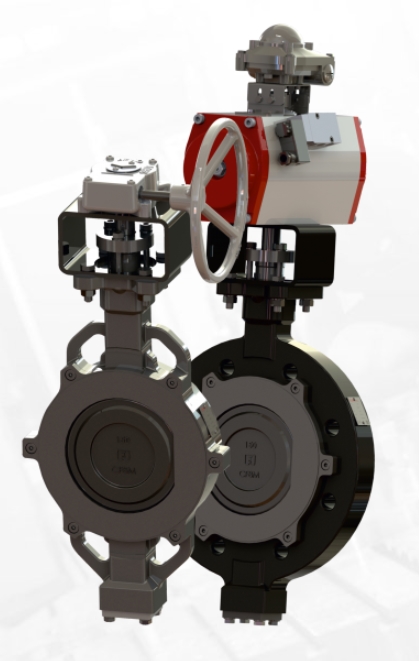

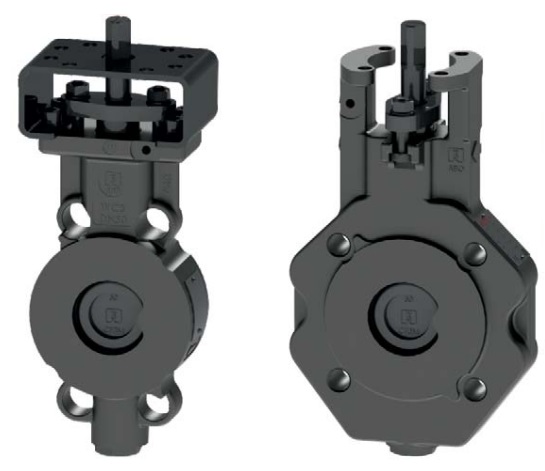

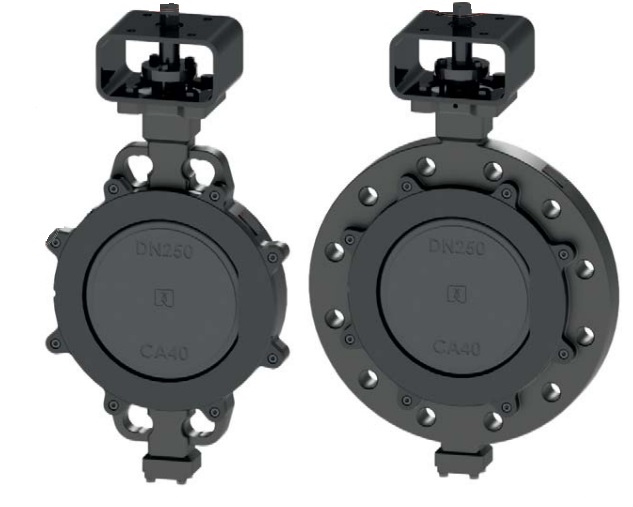

Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 в исполнении 616B предназначен для работы в низкотемпературных условиях с межфланцевым присоединением. Корпус и диск выполнены из низкотемпературной углеродистой стали 1.0566, что обеспечивает эксплуатацию при температурах до -46°C без риска хрупкого разрушения материала. Уплотнение из NBR подходит для систем питьевого водоснабжения, канализации и технических вод. Межфланцевое исполнение позволяет установку между существующими фланцами трубопровода без дополнительных сварных работ, обеспечивая компактность и удобство монтажа.

Полное обозначение и расшифровка 2E-4 616B

Элемент кода Значение Расшифровка
2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом вала
4 Серия 2E-4 Стандартная серия дисковых затворов
6 Корпус 1.0566 Низкотемпературная углеродистая сталь
1 Уплотнение NBR Нитрильный каучук
6 Диск 1.0566 Низкотемпературная углеродистая сталь
B Межфланцевое исполнение Установка между фланцами со сквозными отверстиями
[DN] Номинальный диаметр DN 400 – DN 1200 (стандартный ряд)

Характеристики 2E-4 616B Dn 1600 Pn 6

Основные характеристики 2E-4 616B

Параметр Значение
Номинальный диаметр DN 400 – DN 1200 мм
Рабочее давление PN 2,5; 6; 10; 16; 25 бар
Рабочая температура От -46°C до +80°C (ограничение по NBR)
Материал корпуса Сталь 1.0566
Материал диска Сталь 1.0566
Материал уплотнения NBR
Тип присоединения Межфланцевое (B) со сквозными отверстиями
Строительная длина EN 558-1, ряд 14
Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598
Верхний фланец привода EN ISO 5211
Присоединение к трубопроводу EN 1092-1, DIN 2631, ГОСТ 12815-80 ряд 1
Области применения Питьевая вода, сточные воды, канализация, техническая вода, воздух

Геометрические размеры и масса 2E-4 616B (межфланцевое исполнение)

PN 6

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 400 295 20 140 12 495 465 35 M20 8 50 115
500 495 355 25 152 14 600 570 40 M20 8 70 200
600 550 410 25 178 16 705 670 50 M24 8 70 290
700 600 460 25 229 14 810 775 50 M24 8 70 425
800 770 530 25 241 16 920 880 50 M27 8 85 600
1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

PN 10

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 400 295 20 140 12 515 482 35 M24 8 50 120
500 495 355 25 152 14 620 585 40 M24 8 70 210
600 550 410 25 178 16 725 685 50 M27 8 85 300
700 620 485 25 229 16 840 800 65 M27 8 90 430
800 700 550 25 241 16 950 905 70 M30 8 90 655
1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

PN 16

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 455 305 25 140 14 525 490 40 M27 8 70 125
500 495 375 25 152 16 650 610 50 M30 8 90 220
600 615 440 30 178 25 770 725 65 M33 8 90 320
700 640 485 30 229 25 840 795 70 M33 8 110 450
800 750 565 30 241 25 950 900 85 M36×3 8 130 690
1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

PN 25

DN A B C L F D2 D3 d1 M n I1 Масса, кг
400 510 320 25 140 16 550 505 50 M33 8 80 180
500 565 390 30 152 25 660 615 55 M33 8 110 280
600 630 460 30 178 25 770 720 70 M26×3 8 110 400
700 690 505 30 229 25 875 820 85 M39×3 8 110 520
800 805 580 30 241 25 990 930 100 M45×3 8 140 790
1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

Крутящие моменты HM (Н·м) для 2E-4 616B

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
2,5 — — — — — — 11 712
6 1 377 2 243 3 896 5 429 7 454 15 464 23 550
10 2 061 3 315 5 897 8 160 11 099 23 387 39 050
16 3 179 5 207 9 065 13 230 18 381 38 367 62 124
25 5 064 8 274 13 551 21 432 29 055 60 339 103 287
