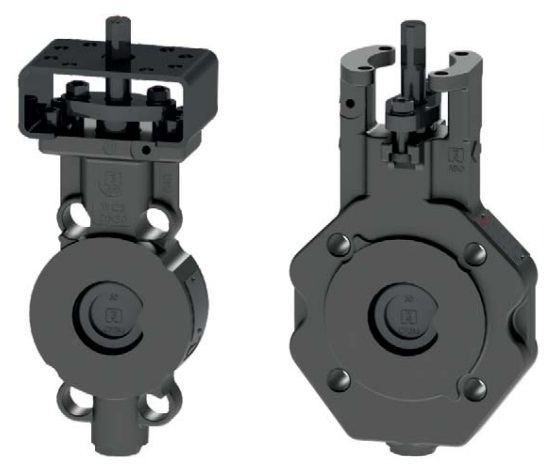

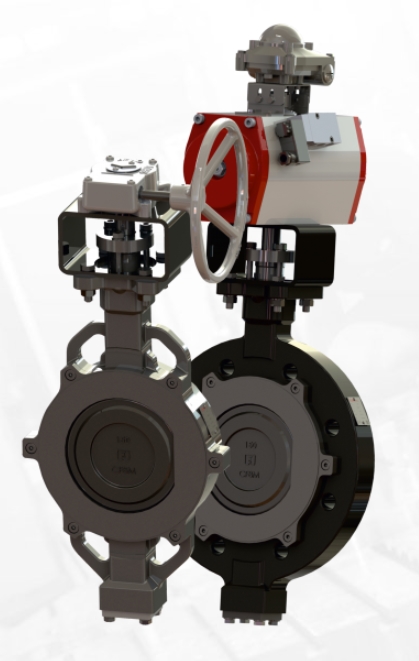

2E-4 546W Dn 1000 Pn 6 Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь, присоединение приварное

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01829993
edit

Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 546W предназначены для промышленного применения в системах управления потоком жидкостей и газов в трубопроводах. Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла. Приварное исполнение обеспечивает максимальную герметичность соединения и применяется в системах с повышенными требованиями к надежности. Основное применение — открытие и перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной работе в таком режиме полная герметичность при перекрытии не гарантируется. Подходят для водоснабжения, водоотведения, теплоэнергетики, нефтегазовой отрасли и химической промышленности.

Полное обозначение и расшифровка 2E-4 546W

Позиция кода Значение Расшифровка
2E Двойной эксцентриситет Тип конструкции затвора
4 Серия 4 Серия исполнения
5 Корпус 5 Углеродистая сталь 1.0570
4 Уплотнение 4 Viton (FPM)
6 Диск 6 Низкотемпературная углеродистая сталь 1.0566
W Присоединение W Приварное

Характеристики 2E-4 546W Dn 1000 Pn 6

Основные характеристики 2E-4 546W

Параметр Значение
Номинальный диаметр DN 400 – DN 2000 мм
Рабочее давление PN 2,5; 6; 10; 16; 25; 40
Рабочая температура от -46°C до +250°C (диск 1.0566); от -30°C до +250°C (корпус 1.0570)
Материал корпуса Углеродистая сталь 1.0570
Материал диска Низкотемпературная углеродистая сталь 1.0566
Материал уплотнения Viton (FPM)
Тип присоединения Приварное
Исполнение корпуса Приварной (возможны межфланцевый, фланцевый по заказу)
Стандарты исполнения EN 558-1, EN 12627, EN ISO 5211, API 598, ГОСТ 54808-2011

Геометрические размеры и масса 2E-4 546W (приварное исполнение)

PN 10

DN A B L F d I1 Масса, кг
400 400 295 310 12 35 50 162
500 495 360 350 14 40 70 242
600 550 415 390 16 50 85 360
700 620 485 430 16 65 90 510
800 700 550 470 16 70 90 700
1000 850 680 550 25 80 110 1130
1200 940 760 630 25 80 110 1290

PN 16

DN A B L F d I1 Масса, кг
400 455 310 310 14 40 70 170
500 520 375 350 16 50 90 248
600 620 435 390 25 65 90 385
700 670 490 430 25 70 110 535
800 750 565 470 25 85 130 730
1000 865 700 550 25 100 140 1230
1200 1000 810 630 25 100 140 1680

PN 25

DN A B L F d I1 Масса, кг
400 475 330 310 16 50 80 212
500 535 395 350 25 55 110 290
600 660 460 390 25 70 110 438
700 690 505 430 25 85 110 645
800 805 580 470 25 100 140 870
1000 1000 800 550 30 120 160 1250
1200 1115 880 630 40 140 220 2050

Крутящие моменты HM (Н·м)

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
2,5 — — — — — — 11 712 21 128 36 215 66 108
6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
