2E-4 545W Dn 600 Pn 16 Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск углеродистая сталь, присоединение приварное

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01829884
edit

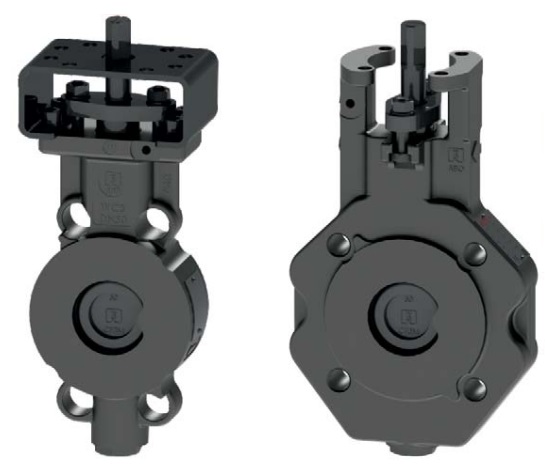

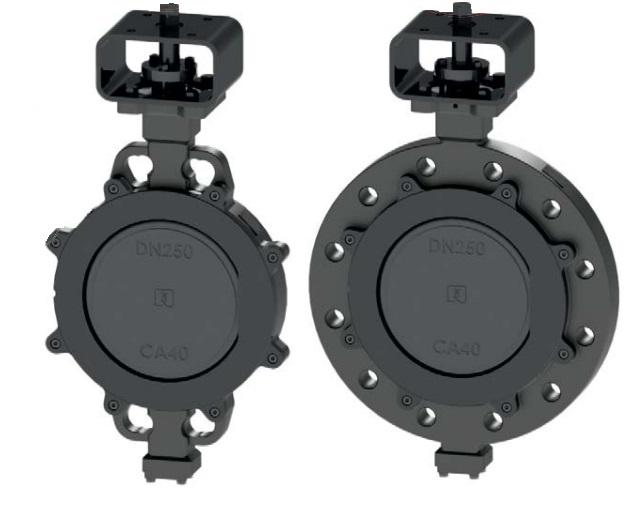

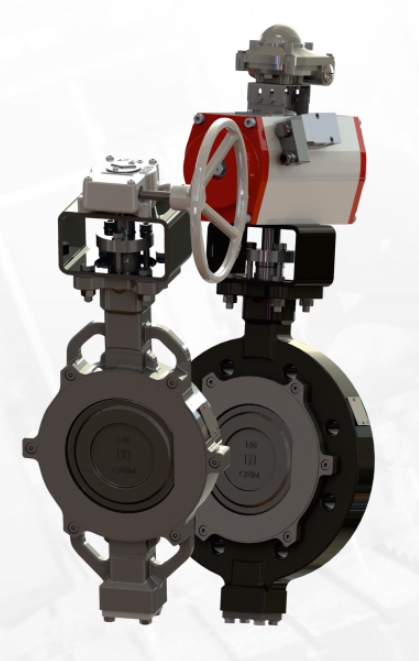

Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 545W — это промышленная запорная арматура с приварным присоединением для управления потоком жидкостей и газов в трубопроводах.

Ключевые особенности:

  • Двойной эксцентриситет обеспечивает надежное уплотнение и минимальный износ седла
  • Конструкция 545W: углеродистая сталь 1.0570 / Viton (FPM) / диск из углеродистой стали 1.0570 / приварное присоединение
  • Комбинация приварного соединения и углеродистого диска обеспечивает максимальную экономичность и герметичность
  • Оптимально для постоянных трубопроводных соединений с неагрессивными средами
  • Применение: горячая вода, пар, нефтепродукты, воздух, неагрессивные газы
  • Диапазон DN 400–1200 мм, PN 10–25 бар
  • Температура от -30°C до +250°C

Полное обозначение и расшифровка 2E-4 545W

Позиция Код Расшифровка Значение для 545W
1–2 2E Тип эксцентриситета Двойной эксцентриситет
3 4 Серия Серия 2E-4
4 5 Материал корпуса 5 — углеродистая сталь 1.0570
5 4 Материал уплотнения 4 — Viton (FPM)
6 5 Материал диска 5 — углеродистая сталь 1.0570
7 W Тип присоединения W — приварное
8 XXX Номинальный диаметр DN 400 / 500 / 600 / 700 / 800 / 1000 / 1200

Характеристики 2E-4 545W Dn 600 Pn 16

Основные характеристики 2E-4 545W

Параметр Значение
Серия 2E-4
Тип Дисковый поворотный затвор с двойным эксцентриситетом
Корпус Углеродистая сталь 1.0570 (исполнение 5)
Диск Углеродистая сталь 1.0570 (исполнение 5)
Уплотнение Viton (FPM) — фторкаучук (исполнение 4)
Присоединение Приварное (W)
Номинальный диаметр (DN) 400, 500, 600, 700, 800, 1000, 1200 мм
Номинальное давление (PN) 10, 16, 25 бар
Рабочая температура от -30°C до +250°C
Рабочее давление PN 10–25: соответствует номинальному
Применяемые стандарты EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
Строительная длина EN 558-1, ряд 14
Верхний фланец EN ISO 5211
Присоединение EN 12627 (под приварку)
Особенность Размеры патрубка øD × t устанавливает заказчик
Области применения Горячая и перегретая вода, пар и конденсат, нефтепродукты, масла, воздух, неагрессивные газы

Геометрические размеры и масса 2E-4 545W (приварное исполнение)

PN 10

DN A B L F d I1 Масса (кг)
400 400 295 310 12 35 50 162
500 495 360 350 14 40 70 242
600 550 415 390 16 50 85 360
700 620 485 430 16 65 90 510
800 700 550 470 16 70 90 710
1000 850 680 550 25 80 110 1130
1200 940 760 630 25 80 110 1290

PN 16

DN A B L F d I1 Масса (кг)
400 455 310 310 14 40 70 170
500 520 375 350 16 50 90 248
600 620 435 390 25 65 90 385
700 670 490 430 25 70 110 535
800 750 565 470 25 85 130 730
1000 865 700 550 25 100 140 1230
1200 1000 810 630 25 100 140 1680

PN 25

DN A B L F d I1 Масса (кг)
400 475 330 310 16 50 80 212
500 535 395 350 25 55 110 290
600 660 460 390 25 70 110 438
700 690 505 430 25 85 110 645
800 805 580 470 25 100 140 870
1000 1000 800 550 30 120 160 1250
1200 1115 880 630 40 140 220 2050

Крутящие моменты HM (Н·м) для 2E-4 545W

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
10 2 061 3 315 5 897 8 160 11 099 23 387 39 050
16 3 179 5 207 9 065 13 230 18 381 38 367 62 124
25 5 064 8 274 13 551 21 432 29 055 60 339 103 287
