2E-4 525B Dn 600 Pn 16 Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск углеродистая сталь, присоединение межфланцевое

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01829482
edit

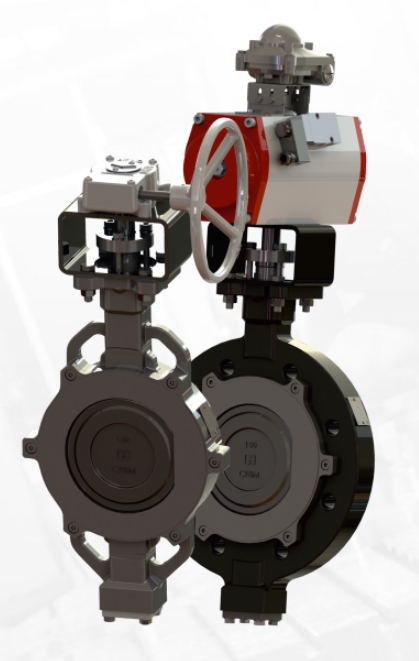

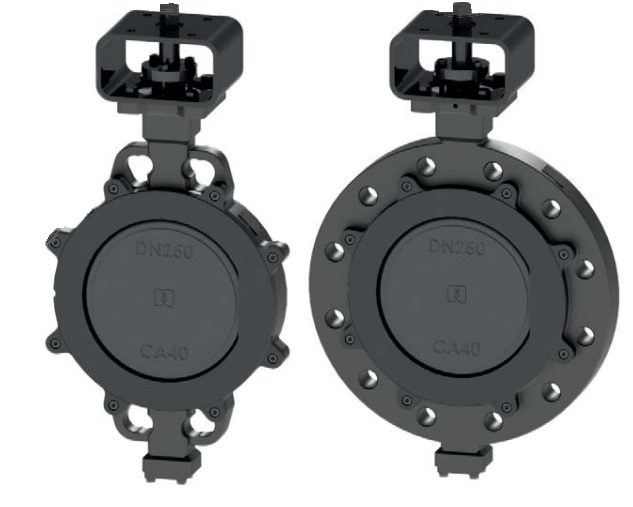

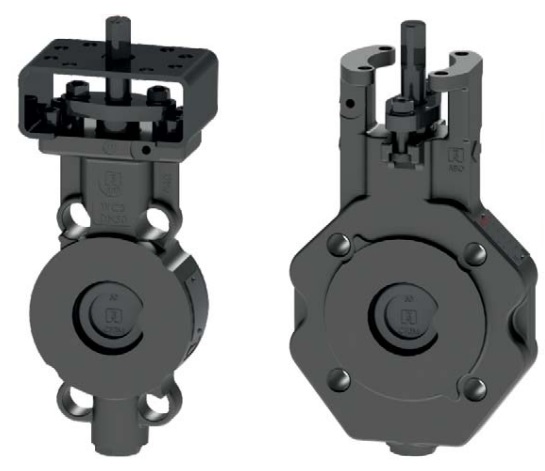

2E-4 525B — дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения. Предназначен для установки между фланцами трубопровода (межфланцевое исполнение). Конструкция с двойным эксцентриситетом обеспечивает снижение трения диска о седло при открывании/закрывании, что увеличивает срок службы уплотнения и снижает крутящий момент. Корпус выполнен из углеродистой стали 1.0570, диск — из углеродистой стали 1.0570, уплотнение — EPDM (этиленпропиленовый каучук). Рабочая температура от -30°C до +120°C (кратковременно до +130°C). Экономичное исполнение с углеродистым диском для работы с водой, паром и нейтральными средами без повышенных требований к коррозионной стойкости. Применяется в тепловых сетях, системах водоснабжения и отопления.

Полное обозначение и расшифровка 2E-4 525B

Позиция Код Расшифровка
1 2E Двойной эксцентриситет (double eccentric)
2 4 Серия 4
3 5 Корпус: углеродистая сталь 1.0570
4 2 Уплотнение: EPDM (этиленпропиленовый каучук)
5 5 Диск: углеродистая сталь 1.0570
6 B Присоединение: межфланцевое (wafer type)

Характеристики 2E-4 525B Dn 600 Pn 16

Основные характеристики 2E-4 525B

Параметр Значение
Номинальный диаметр (DN) DN 400 — DN 2000
Рабочее давление (PN) PN 2,5; 6; 10; 16; 25; 40
Рабочая температура от -30°C до +120°C
Кратковременная максимальная температура до +130°C
Максимальная температура (с PTFE+графит) до +250°C
Материал корпуса Углеродистая сталь 1.0570
Материал диска Углеродистая сталь 1.0570
Материал уплотнения EPDM
Тип присоединения Межфланцевое (со сквозными отверстиями)
Направление установки Без ограничений (двунаправленный)
Применяемые стандарты EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
Строительная длина EN 558-1, Ряд 14/16
Верхний фланец EN ISO 5211
Разрешение для питьевой воды Да (EPDM соответствует требованиям)
Антикоррозионная защита Требуется покрытие или окраска

Геометрические размеры и масса 2E-4 525B (межфланцевое исполнение)

PN 6

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 400 295 20 140 12 495 465 35 M20 8 50 115
DN 500 495 355 25 152 14 600 570 40 M20 8 70 200
DN 600 550 410 25 178 16 705 670 50 M24 8 70 290
DN 700 600 460 25 229 14 810 775 50 M24 8 70 425
DN 800 770 530 25 241 16 920 880 50 M27 8 85 600
DN 1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
DN 1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

PN 10

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 400 295 20 140 12 515 482 35 M24 8 50 120
DN 500 495 355 25 152 14 620 585 40 M24 8 70 210
DN 600 550 410 25 178 16 725 685 50 M27 8 85 300
DN 700 620 485 25 229 16 840 800 65 M27 8 90 430
DN 800 700 550 25 241 16 950 905 70 M30 8 90 655
DN 1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
DN 1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

PN 16

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 455 305 25 140 14 525 490 40 M27 8 70 125
DN 500 495 375 25 152 16 650 610 50 M30 8 90 220
DN 600 615 440 30 178 25 770 725 65 M33 8 90 320
DN 700 640 485 30 229 25 840 795 70 M33 8 110 450
DN 800 750 565 30 241 25 950 900 85 M36×3 8 130 690
DN 1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
DN 1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

PN 25

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 510 320 25 140 16 550 505 50 M33 8 80 180
DN 500 565 390 30 152 25 660 615 55 M33 8 110 280
DN 600 630 460 30 178 25 770 720 70 M26×3 8 110 400
DN 700 690 505 30 229 25 875 820 85 M39×3 8 110 520
DN 800 805 580 30 241 25 990 930 100 M45×3 8 140 790
DN 1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

Условные обозначения:

  • A, B, C — габаритные размеры корпуса (мм)
  • L — строительная длина (мм)
  • F — толщина фланца (мм)
  • D2 — наружный диаметр фланца (мм)
  • D3 — диаметр окружности болтов (мм)
  • d1 — диаметр отверстия под вал (мм)
  • M — резьба болтов крепления привода
  • n — количество болтов
  • I1 — высота выступа вала (мм)

Крутящие моменты HM (Н·м) для 2E-4 525B

PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
2,5 — — — — — — 11 712 21 128 36 215 66 108
6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
