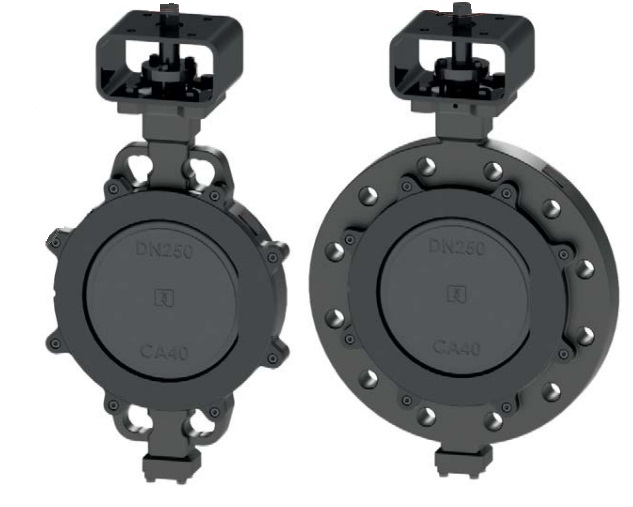

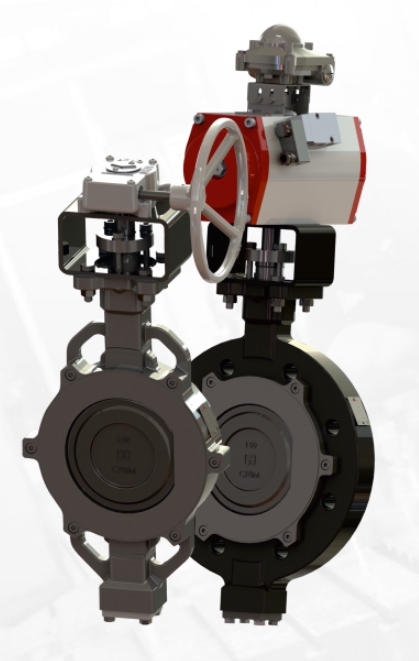

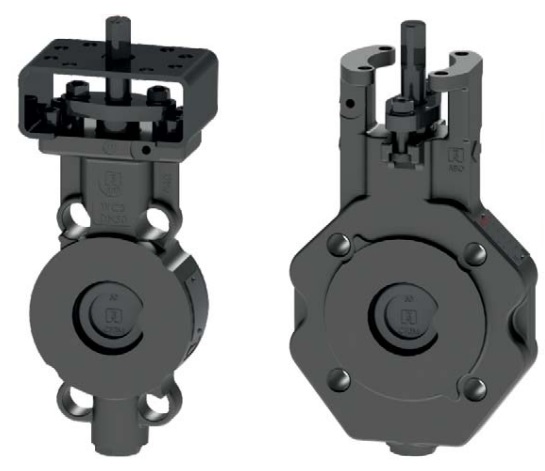

2E-4 515B Dn 2000 Pn 6 Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение межфланцевое

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01829176
edit

2E-4 515B — это дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения в межфланцевом исполнении, предназначенный для установки между фланцами трубопровода без собственных фланцев. Данная модификация отличается полной углеродистой конструкцией (корпус и диск из углеродистой стали) с маслобензостойким уплотнением NBR.

Расшифровка обозначения 2E-4 515B

Позиция Код Расшифровка
2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла
4 Серия Серия 2E-4
5 Корпус Углеродистая сталь 1.0570
1 Уплотнение NBR (нитрильный каучук) — маслобензостойкое
5 Диск Углеродистая сталь 1.0570 (в отличие от нержавеющей в 510F/W)
B Присоединение Межфланцевое (от англ. Between flanges)

Характеристики 2E-4 515B Dn 2000 Pn 6

Основные характеристики 2E-4 515B

Параметр Значение
Корпус Углеродистая сталь 1.0570
Диск Углеродистая сталь 1.0570
Уплотнение NBR — маслобензостойкое
Тип присоединения Межфланцевое со сквозными отверстиями
Диапазон DN DN 400 – DN 2000
Рабочая температура от -30°C до +250°C (ограничение NBR)
Рабочее давление PN 2,5/6/10/16/25/40 (в зависимости от DN)

Геометрические размеры и масса 2E-4 515B

PN 6

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 400 295 20 140 12 495 465 35 M20 8 50 115
DN 500 495 355 25 152 14 600 570 40 M20 8 50 200
DN 600 550 410 25 178 16 705 670 50 M24 8 70 290
DN 700 600 460 25 229 14 810 775 50 M24 8 70 425
DN 800 770 530 25 241 16 920 880 50 M27 8 85 600
DN 1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
DN 1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

PN 10

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 400 295 20 140 12 515 482 35 M24 8 50 120
DN 500 495 355 25 152 14 620 585 40 M24 8 70 210
DN 600 550 410 25 178 16 725 685 50 M27 8 70 300
DN 700 620 485 25 229 16 840 800 65 M27 8 90 430
DN 800 700 550 25 241 16 950 905 70 M30 8 90 655
DN 1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
DN 1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

PN 16

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 455 305 25 140 14 525 490 40 M27 8 70 125
DN 500 495 375 25 152 16 650 610 50 M30 8 90 220
DN 600 615 440 30 178 25 770 725 65 M33 8 90 320
DN 700 640 485 30 229 25 840 795 70 M33 8 110 450
DN 800 750 565 30 241 25 950 900 85 M36×3 8 130 690
DN 1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
DN 1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

PN 25

DN A B C L F D2 D3 d1 M n I1 Масса, кг
DN 400 510 320 25 140 16 550 505 50 M33 8 80 180
DN 500 565 390 30 152 25 660 615 55 M33 8 110 280
DN 600 630 460 30 178 25 770 720 70 M26×3 8 110 400
DN 700 690 505 30 229 25 875 820 85 M39×3 8 110 520
DN 800 805 580 30 241 25 990 930 100 M45×3 8 140 790
DN 1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

Обозначения:

  • A, B, C — габаритные размеры корпуса
  • L — строительная длина (минимальная среди всех исполнений)
  • F — расстояние между фланцами
  • D2, D3 — диаметры уплотнительных поверхностей
  • d1 — диаметр вала
  • M — резьба крепёжных отверстий
  • n — количество отверстий
  • I1 — расстояние от оси трубопровода до верхней точки затвора
