2E-4 510W Dn 500 Pn 25 Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск нержавеющая сталь, присоединение приварное
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01829092

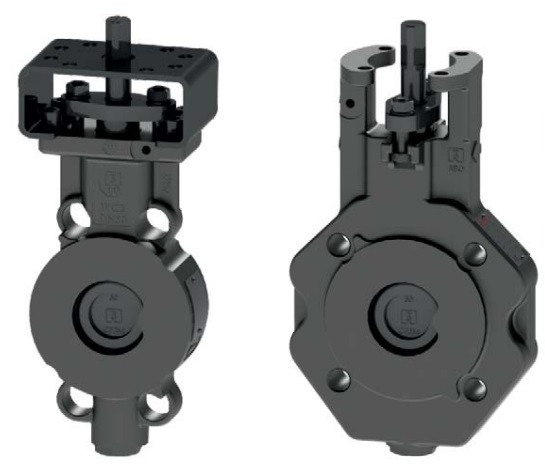

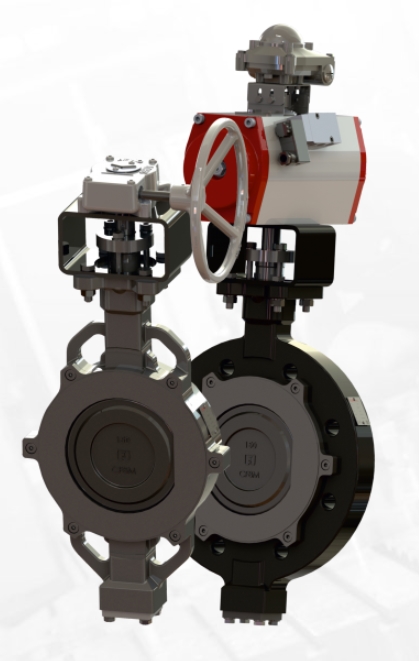

2E-4 510W — это дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения в приварном исполнении, предназначенный для управления потоком жидкостей или газов в трубопроводах с постоянным монтажом.
Расшифровка обозначения 2E-4 510W
| Позиция | Код | Расшифровка |
|---|---|---|
| 2E | Двойной эксцентриситет | Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла |
| 4 | Серия | Серия 2E-4 |
| 5 | Корпус | Углеродистая сталь 1.0570 |
| 1 | Уплотнение | NBR (нитрильный каучук) |
| 0 | Диск | Нержавеющая сталь 1.4541 |
| W | Присоединение | Приварное исполнение (от нем. Schweiß — сварка) |
Характеристики 2E-4 510W Dn 500 Pn 25
Основные характеристики 2E-4 510W
| Параметр | Значение |
|---|---|
| Корпус | Углеродистая сталь 1.0570 |
| Диск | Нержавеющая сталь 1.4541 (AISI 321) |
| Уплотнение | NBR — маслобензостойкое |
| Тип присоединения | Приварное (под приварку к трубопроводу) |
| Диапазон DN | DN 400 – DN 2000 |
| Рабочая температура | от -30°C до +250°C |
| Рабочее давление | PN 10, PN 16, PN 25 (основной ряд) PN 2,5, PN 6, PN 40 — по запросу |
Особенности приварного исполнения W
| Характеристика | Описание |
|---|---|
| Конструкция | Корпус затвора выполнен с патрубками (втулками) для приварки непосредственно к трубопроводу |
| Строительная длина | Соответствует фланцевому исполнению (по запросу возможны другие строительные длины) |
| Параметры патрубка | Наружный диаметр øD и толщина стенки t устанавливаются заказчиком под конкретный трубопровод |
| Герметичность | Отсутствие фланцевых соединений исключает точки потенциальных утечек |
| Вес | Меньше масса по сравнению с фланцевым исполнением (нет фланцев и болтов) |
Геометрические размеры и масса 2E-4 510W
PN 10
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| DN 500 | 495 | 360 | 350 | 14 | 40 | 50 | 242 |
| DN 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| DN 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| DN 800 | 700 | 550 | 470 | 16 | 70 | 90 | 710 |
| DN 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| DN 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| DN 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| DN 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| DN 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| DN 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| DN 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| DN 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| DN 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| DN 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| DN 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| DN 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| DN 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| DN 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |
Обозначения:
- A, B — габаритные размеры корпуса
- L — строительная длина
- F — толщина фланца патрубка
- d — диаметр отверстий/прохода
- I1 — расстояние от оси трубопровода до верхней точки
- d1 — диаметр вала (для подбора привода)
