923T Dn 100 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус с проушинами с резьбовыми отверстиями, материал диска - чугун

Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01819311
edit

Серия 923T — это центрические дисковые затворы «люг-тип» (Lug) из модульной линейки Series 900 чешского производителя ABO valve s.r.o. Корпус со встроенными резьбовыми шпильками-вставками позволяет обслуживать трубопровод с одной стороны, не снимая арматуру с линии, и выдерживать рабочее давление до PN 16 / Class 150 в диапазоне температур от –40 °С до +150 °С.

Характеристики 923T Dn 100 Pn 10

Технические характеристики ABO VALVE 923T (исполнение T – Lug)

Параметр Значение
Серия 900
Модель 923T
Исполнение корпуса T – Lug (резьбовые отверстия)
Диапазон диаметров DN 32 – DN 600
Рабочее давление PN 6, PN 10, PN 16, Class 150
Температурный диапазон От -40°C до +150°C (в зависимости от манжеты)
Присоединение Межфланцевое с резьбовыми отверстиями (Lug)
Стандарты фланцев EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий
Материал диска Латунь, алюминиевая бронза, нержавеющая сталь 1.4308/1.4408, чугун GGG40, Hastelloy, титан, углеродистая сталь WCB
Материал манжеты NBR, EPDM, EPDM-FDA, EPDM-DVGW, VITON (FPM), Silicone, Hypalon, Carboxylic NBR, Epichlorohydrin
Материал вала Нержавеющая сталь 1.4021 (AISI 420)
Уплотнение Трёхуровневая система: основное + вторичное + O-кольца
Покрытие корпуса Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954
Испытания на герметичность EN 12266-1, ISO 5208, API 598, ГОСТ 9544-2015, Class A
Строительная длина EN 558, серия 20 (ISO 5752-20)
Верхний фланец ISO 5211 (F05, F07, F10, F12, F14, F16)
Приводы Рукоять, редуктор, пневмопривод, электропривод (24В, 230В, 400В), специальные (Auma, Regada, Valpes)
Сертификаты DVGW, WRAS, ACS, FDA, ATEX, TR TS 010/032, PED 2014/68/EU
Применение Вода, газ, пар, масло, химикаты, пищевая промышленность, морская вода, сточные воды, сыпучие материалы, биогаз, биодизель

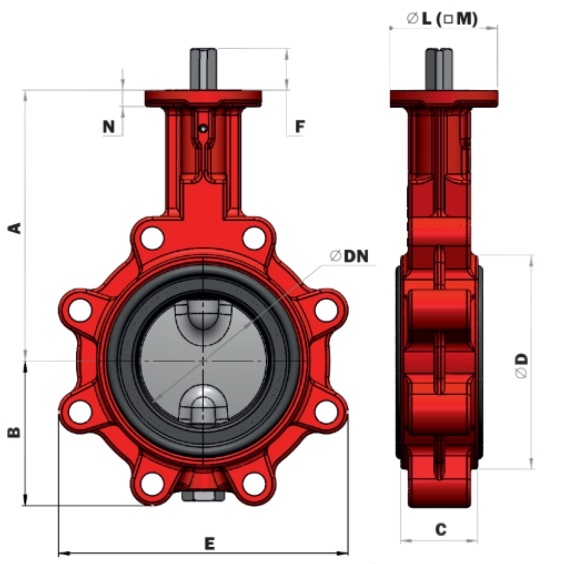

Размерные характеристики (DN 32–600, исполнение T – Lug)

DN A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Вес (кг)
32 136 54 33 78 110 25 14 50 2.3
40 136 54 33 78 110 25 14 50 2.3
50 146 64 43 96 115 25 14 50 3.0
65 154 72 46 113 129 25 14 50 3.7
80 163 89 46 128 174 25 17 70 4.8
100 173 105 52 150 204 25 17 70 6.1
125 193 119 56 184 234 25 17 70 9.2
150 205 130 56 212 255 25 17 70 10.2
200 234 166 60 268 319 25 22 102 15.3
250 270 202 68 320 396 30 22 102 28.4
300 310 237 78 378 465 30 22 125 41.2
350 325 271 78 435 509 36 27 125 62.0
400 365 314 102 488 590 36 27 140 96.3
450 375 330 114 544 610 80 38 140 130.0
500 485 368 127 590 682 80 42 165 149.0
600 565 464 154 695 810 80 50 165 288.0

Обозначение типа (расшифровка)

Позиция Обозначение Расшифровка
1-3 923 Серия 900, тип 23T
4 T Lug (резьбовые отверстия)
5 0-8 Материал диска
0 Латунь
1 Алюминиевая бронза
2 Нержавеющая сталь 1.4308 (CF8)
3 Чугун GGG40
4 Нержавеющая сталь 1.4408 (CF8M)
5 Hastelloy
6 Нержавеющая сталь 1.4539 (Uranus B6)
7 Титан
8 Углеродистая сталь WCB
6 1-9 Материал манжеты
1 NBR
2 EPDM
3 Carboxylic NBR
4 VITON (FPM)
5 Silicone Steam (MVQ)
6 Silicone (VMQ)
7 Epichlorohydrin
8 HYPALON (CSM)
9 NBR 70-AG
